當風電機組在廣袤的山海間迎風運轉，一座座雄偉的風電塔筒巍然矗立，源源不斷地為城市、鄉村輸送著能量。

這背后，是國家對于風力發電的大力扶持，還有各行業對風力發電基礎設施的技術加持。

近日，寶辰鑫基于激光-電弧復合焊接技術的激光焊接光學解決方案在某風電智能裝備企業上線，助力生產制造升級。

該方案通過萬瓦高功率激光熱源+電弧熱源的復合焊接方式，不僅解決了風力設備基座鋼結構厚板焊接難題，有效提升了焊接質量；同時，集成光源、焊接頭、焊接系統等為一體的復合焊接解決方案，一方面實現焊接效率4~5倍增長，另一方面也幫助客戶實現整體成本的下降。

01

風力制造升級

激光-電弧復合焊接技術來助力

鋼結構厚板因其優越的機械性能，在重型設備和結構件制造中發揮著核心作用，廣泛應用于建筑、橋梁、風電、機械制造等基礎性和關鍵性的領域，對結構強度、焊接質量和效率的要求都非常高。

在風電行業，風力設備鋼結構基座必須具備高負載承載能力、良好的防腐性能以及抗疲勞性能等，因此風力設備基座的焊接要求嚴格且復雜，以確保結構的安全性、穩定性和耐久性。在該風力設備基座厚板焊接項目中，客戶不僅有對焊縫外觀質量及缺陷的明確要求，在技術層面，也有諸多必須滿足的數據要求。

目前雖然有一些厚板焊接工藝可以選擇，但要實現完美的焊接效果，并非易事。厚板在焊接過程中，傳統熔焊技術由于熱量輸入大、層間溫度控制不當?shù)仍�因，容易�?dǎo)致焊接變形、熱影響區增大、焊接裂紋和氣孔、晶粒粗大、焊接殘余應力大等問題，從而影響結構的尺寸精度、焊縫的強度和韌性，甚至結構的安全性。

如何實現風力設備基座的高質量焊接？寶辰鑫從優化激光源、加工工藝參數、熱源復合結構、焊接過程控制及自動化技術應用等方面，對激光-電弧復合厚板焊應用不斷進行深入探索。

根據材料特性以及客戶實際應用場景需求，采用了激光-電弧復合焊接技術，為客戶搭載了高功率激光復合焊接光學解決方案，有效提高了力學性能、焊接質量及焊縫缺陷，并極大提升了生產效率，降低生產成本。

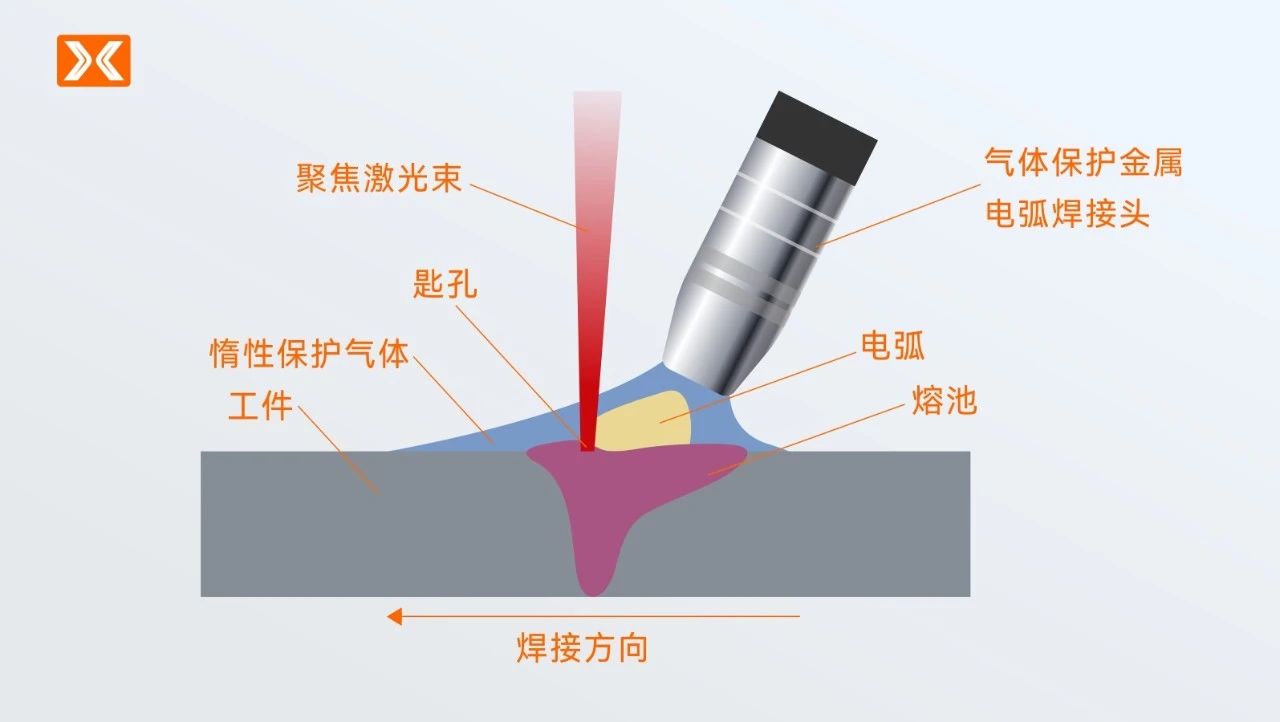

與傳統的電弧焊接相比，激光-電弧復合焊接結合了激光熱源與電弧熱源的優勢，可獲得較大的焊接熔深，使得不開坡口進行單道焊接或大大減少焊接層數成為可能，不僅提高了焊接效率，而且減少了焊接變形。同時，由于焊接熱源能量密度集中、線能量小、熱影響區窄，也使得焊接接頭的力學性能更為優異。

02

厚板焊，不難！

寶辰鑫高功率激光復合焊接方案

在該風力設備基座厚板焊接項目中，寶辰鑫為客戶提供的一站式高功率激光復合焊接光學解決方案，涵蓋萬瓦級激光器、激光焊接槍頭、復合槍頭結構，以及風刀-集塵組件等，實現了不開坡口的單面焊雙面成型高效、高質量全熔透焊接，達到客戶要求。

當前，雖然萬瓦光纖激光器在市場上已經非常普遍，但專用于焊接的國產高功率激光器并不多。在焊接長構件時，超過2m的過長焊縫往往焊接效果不佳，且相應速度也不理想。

寶辰鑫依托母公司創鑫激光在高功率工業光纖激光器領域過硬的技術和產品實力，為客戶提供了定制化的20KW光纖激光器，及配套外光路及焊接控制系統，不斷調整工藝以達到最優應用，使焊接效率和制造精度大大提高，同時還保證了焊接穩定性及焊接質量。

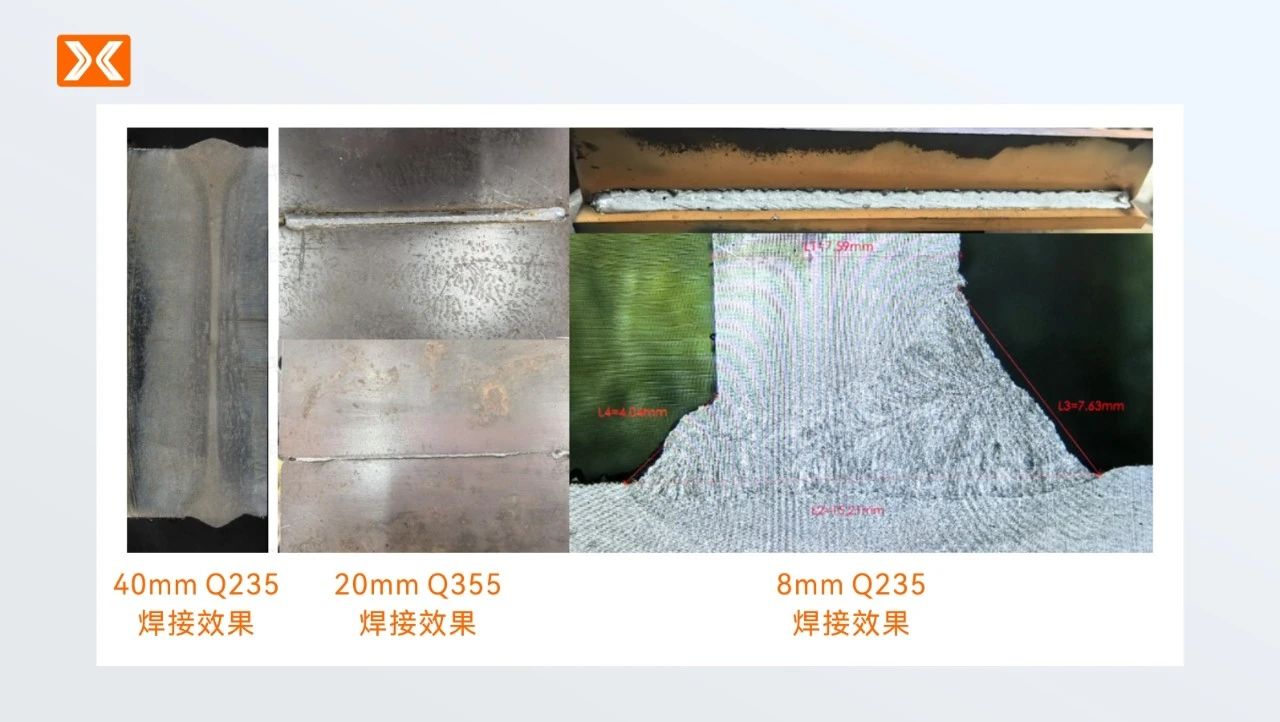

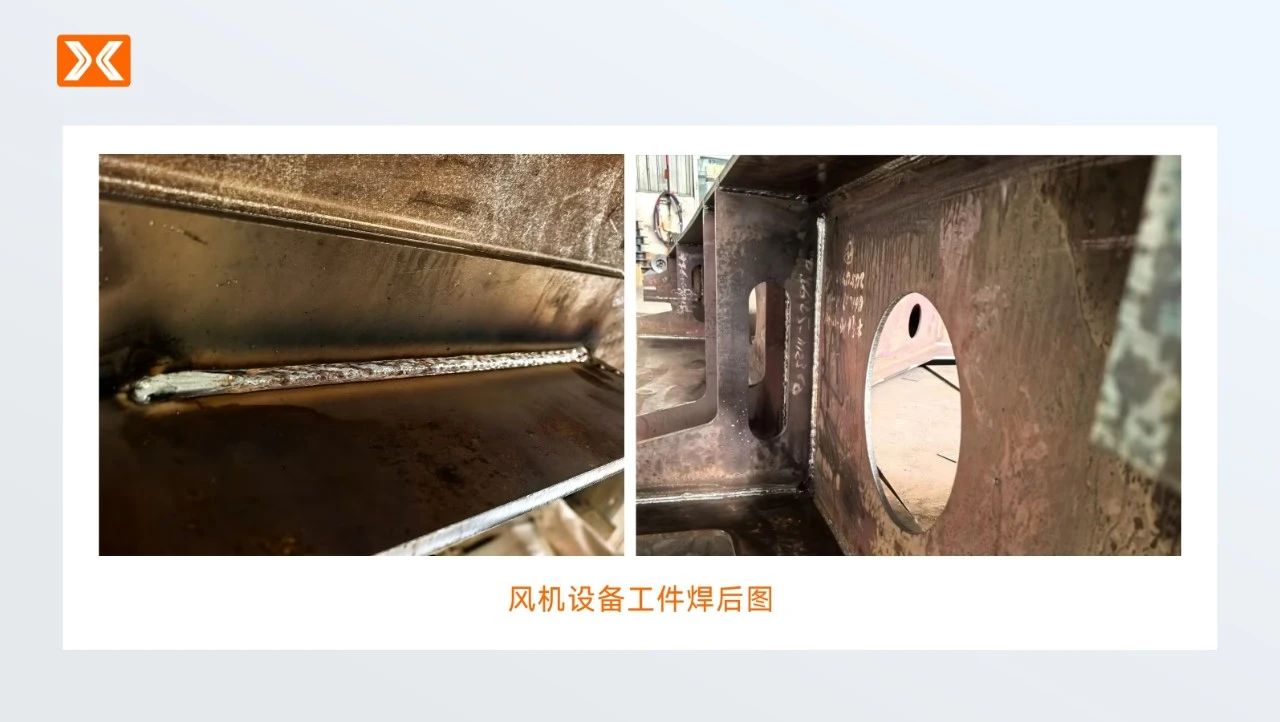

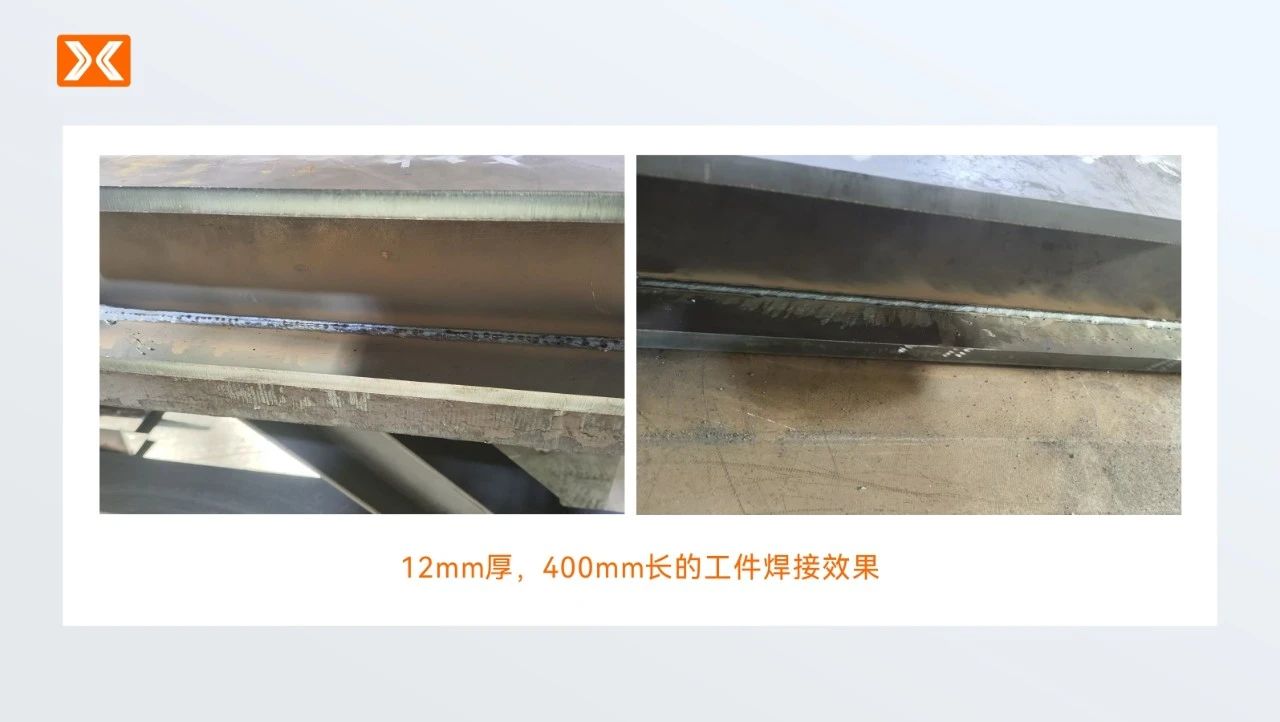

在使用寶辰鑫激光焊接光學解決方案對12mm、14mm、20mm三種規格的碳鋼試板的量產測試中，工件焊后焊縫成型美觀，外觀無氣孔、裂紋、未融合等，焊接缺陷焊縫外觀質量符合GB/T 19418 標準質量等級缺陷B級要求；焊后探傷合格率達到95%以上，焊縫長度＞2m。

同時，相比傳統的厚板焊接，焊接效率也有4~5倍的提升；并且在各個工況下，激光器、激光頭等均可實現長時間無故障連續運行。

值得一提的是，寶辰鑫的高功率激光焊接光學解決方案還具有很強的兼容性，可兼容市面上大部分弧焊機和機器人，并可根據客戶需求一站式的配備控制系統，在進一步提升焊接質量、效率的同時，提高生產自動化水平。
