玻璃是一種關鍵的工業材料，全球玻璃市場總體規模不斷擴大，預計到2025年將達到約700億美元，這主要得益于手機/電腦、顯示、光伏、汽車、建筑等多個行業的持續發展，對玻璃產品的需求不斷增長。

市場對玻璃產品需求增長的同時，必然伴隨著對玻璃加工需求的增長，包括玻璃的切割、鉆孔、打標甚至焊接，而這些加工恰恰為飛秒激光技術提供了大顯身手的廣闊舞臺。

飛秒激光的脈沖持續時間極短（10-15s量級），在與材料相互作用中幾乎不產生明顯的熱效應，從而獲得質量卓越的“冷加工”。飛秒激光可以加工各種材料，特別是對于玻璃等傳統的加工方法難以加工的硬脆性材料，飛秒激光技術的不斷創新，為這類材料加工提供了一種高精度、高質量的解決方案。

創新的飛秒脈沖串加工模式

飛秒激光雖然能夠通過超短脈沖的冷加工方式，實現無與倫比的加工質量，但是飛秒激光加工的最大挑戰之一是加工速度慢，無法滿足工業化大生產的加工吞吐量要求。

為了實現高質量、高速度加工，業界研究出了“脈沖串加工模式”（burst mode），即將高能脈沖分成多個較小的脈沖，這些小脈沖以MHz和GHz范圍內的脈沖串重復運行。大量實踐已經驗證，這種方法非常適用于玻璃等材料的微加工應用，在保證高加工質量的同時，還能大幅提升加工吞吐量。

EKSPLA的FemtoLux 30飛秒激光系統使用有源光纖環路（AFL）技術，能夠產生MHz、GHz以及MHz+GHz模式的脈沖串，并且每個脈沖串中的脈沖數量可調范圍為2-1100個。此外，AFL技術還能對脈沖串幅度精確控制，具備極高的應用靈活性。

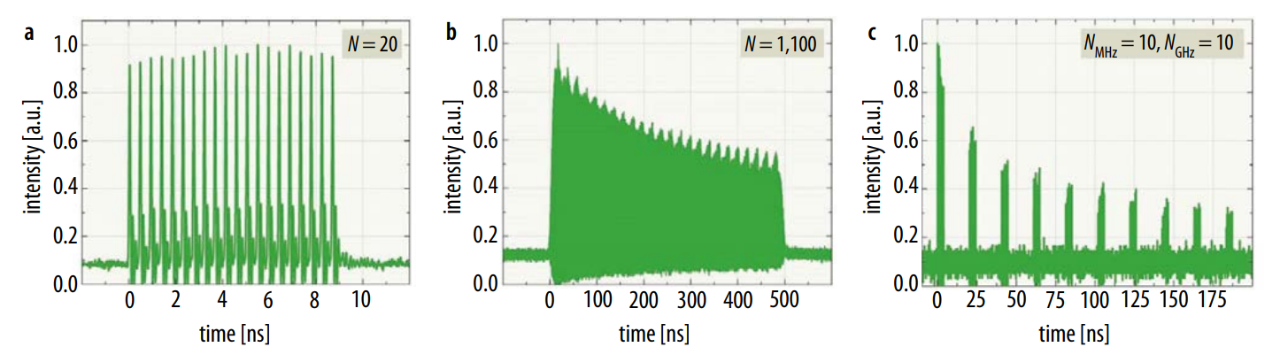

圖1：FemtoLux 30不同的GHz脈沖串操作模式：（a）短GHz脈沖串，（b）長GHz脈沖串，（c）MHz+GHz混合脈沖串。（圖片來源：EKSPLA）

玻璃銑削（milling）

為了克服飛秒激光加工玻璃在吞吐量方面的限制，可以采用GHz脈沖串模式，將高能脈沖分割成多個子脈沖，來提高加工過程的吞吐量。

要充分利用可用的激光功率，是一項具有挑戰性的工作，因為非常高的單脈沖能量和高重復頻率很可能導致加工缺陷，從而影響工藝質量。為了充分利用可用功率又保證加工質量，可以使用FemtoLux 30的GHz脈沖串模式，每個脈沖串中包含70個子脈沖，子脈沖的重復頻率為2GHz。與單脈沖模式相比，該加工過程的吞吐量增加了7倍。玻璃銑削的加工示例如圖2所示。

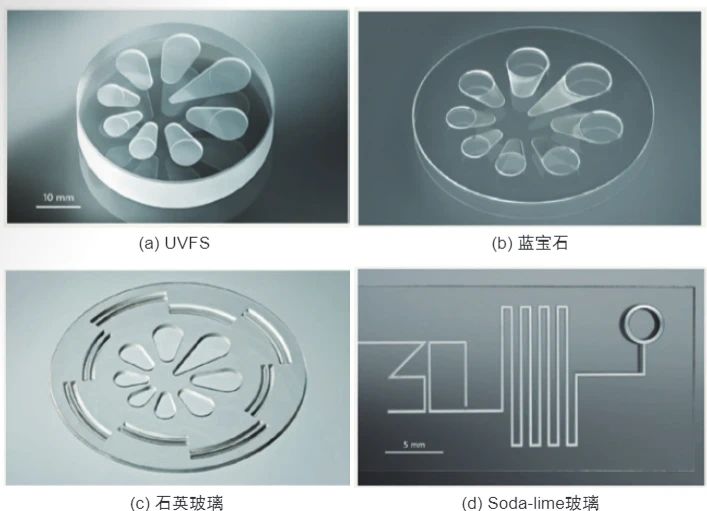

圖2：利用飛秒激光的GHz 脈沖串模式對各種玻璃進行銑削加工。（圖片來源：FTMC）

自下而上的玻璃鉆孔

傳統的激光鉆孔方法難以實現高深寬比的幾何鉆孔形狀，因為燒蝕的碎屑會在燒蝕區域內積聚，阻礙了進一步的材料去除，導致燒蝕深度飽和。采用自下而上鉆孔的方式，將激光束聚焦在樣品的底部，這樣可以從樣品背面去除所有燒蝕產生的碎屑，不會在加工區形成碎屑積聚，從而在玻璃中實現高深寬比的幾何形狀。

將FemtoLux 30的GHz脈沖串功能與自下而上的鉆孔工藝相結合，可以實現高工藝吞吐量。通過精確靈活地控制脈沖串中的脈沖能量和脈沖數量，可以精確控制玻璃中產生的熱應力。利用正確的參數，材料去除過程將轉換到激光誘導材料斷裂，玻璃以顆粒形式被去除。

在該案例中，在FemtoLux 30的GHz脈沖串中使用25個脈沖，可以實現600mm3/min的材料去除率。這種自下而上的鉆孔方式不僅在高生產率方面表現出色，而且提供了形成深度達到數十毫米的各種零錐度孔和通道的能力。加工示例如圖3所示。

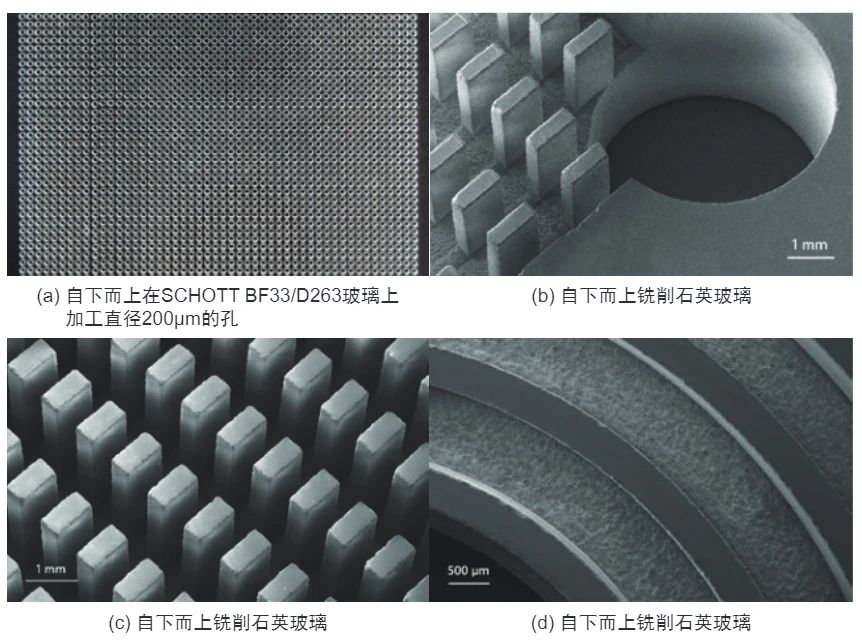

圖3：在玻璃上進行自下而上的鉆孔/銑削加工。（圖片來源：FTMC）

薄玻璃基板加工

加工厚度小于0.5mm的薄玻璃基板，由于其易碎性以及在過度熱負荷下易開裂等原因，加工過程中面臨重大挑戰。飛秒激光器是加工薄玻璃基板的理想選擇，因為它的超短脈沖持續時間可以最大限度地減少熱積累，從而產生卓越的加工質量。

EKSPLA的FemtoLux 30激光器在加工薄玻璃方面具有很強得優勢。它可以靈活的選擇加工參數，可以對各種玻璃類型進行工藝優化，得到最優加工參數，最終實現最小碎裂和無裂紋的薄玻璃基板加工。加工示例如圖4所示。

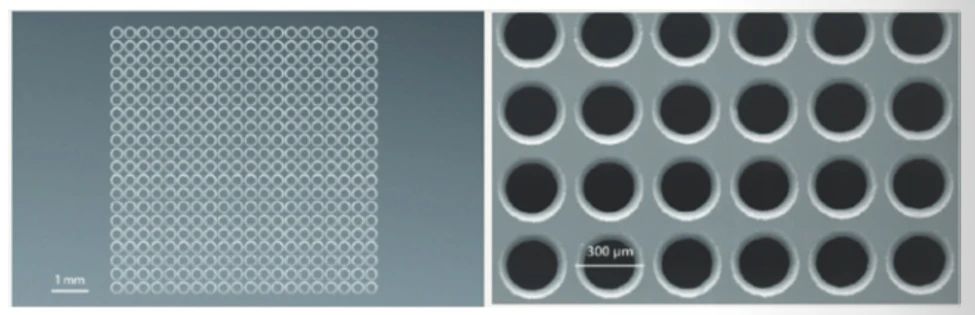

圖4：在薄硼硅玻璃上鉆300μm孔（左）及其掃描電鏡圖（右）。

飛秒激光誘導選擇性蝕刻

飛秒激光誘導選擇性蝕刻需要兩個加工步驟，首先利用聚焦的飛秒激光脈沖進行材料結構改性，然后再進行化學蝕刻，選擇性地去除激光改性過的區域。該加工技術能夠在透明材料中實現精確的無錐度3D微加工，可以實現數百納米范圍內的表面粗糙度，并具有在晶圓級尺度上的操控能力。

FemtoLux系列激光器非常適合這一加工過程。例如，用熔融石英制造了一種可移動的雙穩開關，其臂寬為20µm。此外，在熔融石英玻璃襯底上制備了各種直徑的零錐度玻璃通孔。這些樣品證明了飛秒激光誘導選擇性蝕刻技術的靈活性，其應用范圍包括微機械、半導體等領域。加工示例如圖5所示。

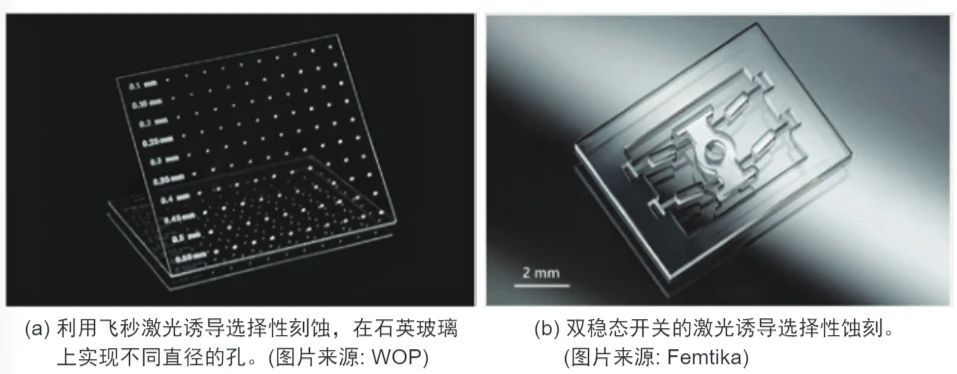

圖5：FemtoLux系列激光器用于玻璃的飛秒激光誘導選擇性刻蝕。

加工玻璃通孔（TGV）

在玻璃基板上形成高深寬比的通孔（TGV），正成為一個越來越重要的課題，特別是在半導體領域。在飛秒激光器的幫助下，可以在玻璃中形成低錐度和高深寬比的通孔，并且具有低碎裂、無裂紋的光滑孔內壁。

FemtoLux 30以GHz脈沖串模式運行，能以沖擊鉆孔的方式在玻璃基板上實現高深寬比的通孔。通過將單個脈沖的高能量細分到50個小脈沖串中，可以實現深寬比達80：1甚至更高的通孔，通過精細控制脈沖串中的脈沖數量和能量等參數，孔深的控制精度可達0.1μm。這種工藝適用于AN100、BK7、BF33、D263、EXG和soda-lime等不同玻璃材料。加工示例如圖6所示。

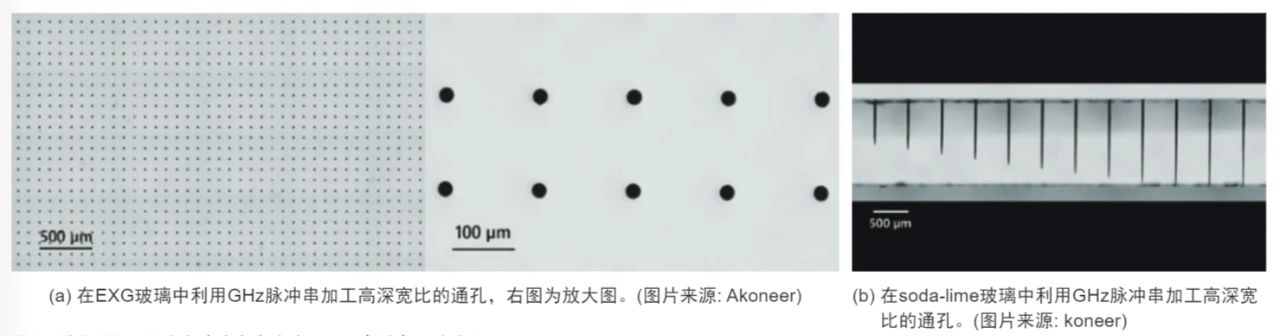

圖6：利用GHz飛秒激光脈沖串在玻璃上加工高深寬比的通孔。

另外，也可以利用FemtoLux 30的MHz+GHz脈沖串模式，結合自下而上的銑削工藝制造通孔。這種方式能形成零錐孔，并且能提高工藝吞吐量，已經證明能在BF33和D263玻璃中形成直徑200μm的通孔（見圖3a）。

貝塞爾光束玻璃切割

貝塞爾激光光束是實現無切口玻璃切割的有效方法之一。通過貝塞爾光束產生高峰值功率密度的光束，在玻璃內部聚焦，瞬間氣化該區域材料形成一個氣化帶，迅速向上下表面擴散形成裂孔，隨后通過機械或熱分離等方法進行玻璃分離，從而產生光滑的側壁，并且只需要一次激光掃描，因此可以實現非常高的切割速度。

FemtoLux 30在MHz脈沖串模式下工作，與貝塞爾光束相結合，已經證明能夠非常有效地切割厚度為1~4.8mm的鈉鈣玻璃。該方法以最小的表面碎屑產生實現了高質量切割。對于4.8mm厚的玻璃，切割速度為80mm/s時，切割后的側壁粗糙度低于0.5µm。另外，也對藍寶石進行了切割，切割速度達300mm/s，側壁光滑。加工示例如圖7所示。

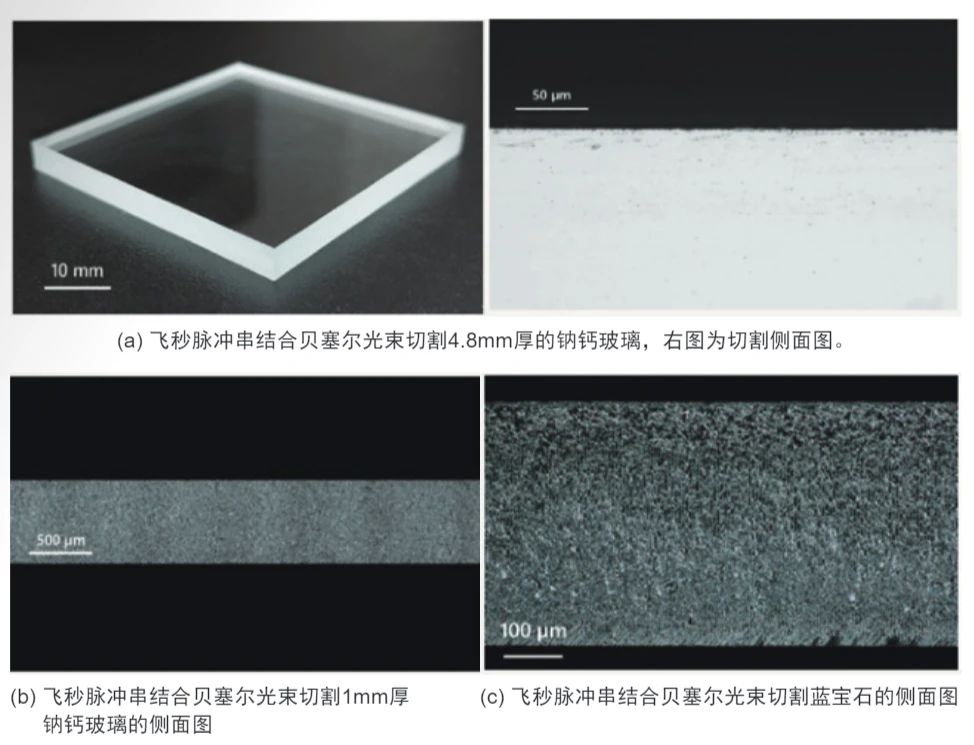

圖7：飛秒脈沖串結合貝塞爾光束切割玻璃和藍寶石，均獲得了光滑的切割面。

小結

EKSPLA的FemtoLux 30飛秒激光器提供的靈活的MHz、GHz以及MHz+GHz組合的靈活的脈沖串配置加工模式，為玻璃等傳統方法難以加工的硬脆性材料，提供了一種新的加工工具，不僅能提供卓越的加工質量，同時還能大大提升加工吞吐量。

另外，F(xiàn)emtoLux 30還采用了創新性的冷卻方式，它使用一個帶有制冷劑的密封系統有效冷卻激光器，摒棄了傳統的水冷方法。這消除了容易發生故障的水泵，不但節省了空間，還減少了系統維護工作。這些創新使得Femto Lux 30不僅高度可靠，而且更易于安裝和操作，增加了其在工業微加工應用中的吸引力。
