對于精密激光焊接工藝，影響焊接質量的因子是多方面的。LWM 是一款集成在焊接設備上與激光光路同軸的實時焊接監測系統，可以及時發現焊接不良的產生而報警，并通過數據 AI 分析出焊接不良產生的原因。

下面我們以螺柱焊接工藝為例子，探討一下如何利用 LWM 來監測焊接不良的產生，分析不良焊接產生的原因，從而提升焊接的質量。

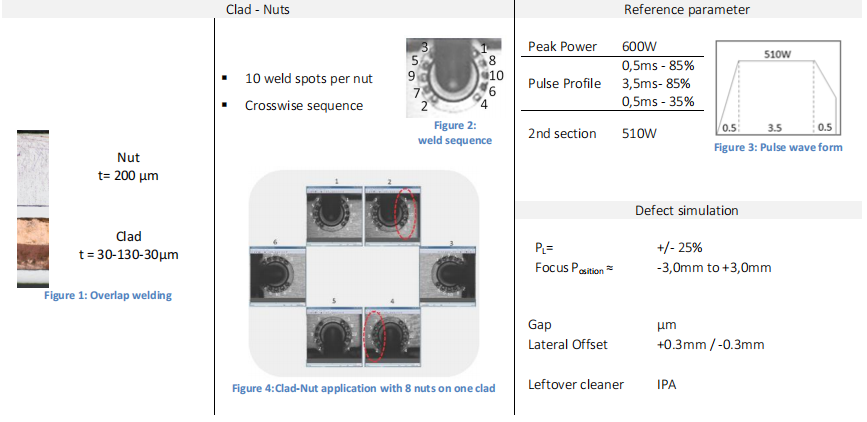

圖 1：焊接工藝參數

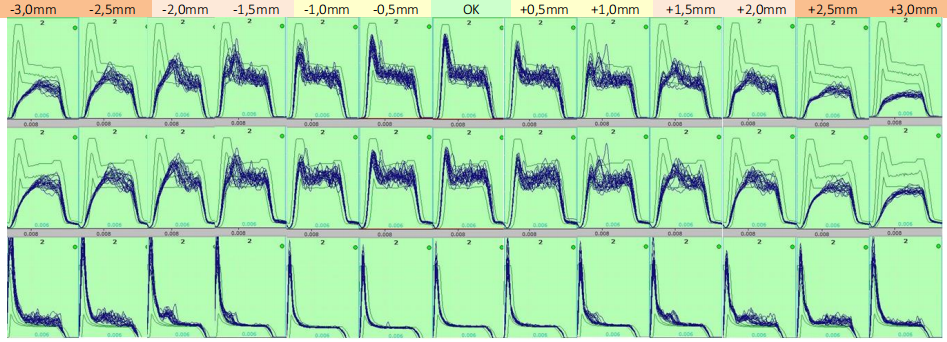

圖 2：LWM 信號和焊接離焦的關系

從上圖可以出，隨著焦點往正離或者負離焦點偏移時，Plasma 和 Temp 信號會下降，BR 信號會上升。產生這種信號現象的原因是當離焦發生時，焊接材料吸收的激光能量減少，更多激光能量被反射到 LWM 傳感器上，造成了 BR 信號的上升。與此同時，焊接的溫度會下降，Temp 信號也會隨之下降，焊接材料產生的金屬電離隨之減少。由此，Plasma 信號也會同時下降。根據 LWM 的信號現象可以判斷當前焊接是否處于離焦狀態。

同理，當其他焊接不良產生時，如焊接功率變小、虛焊、焊穿、焊渣飛濺等等，LWM 的信號將會有相應的變化。我們可以在每一個測量值上標記焊接不良的類型，定義對應焊接不良的類型的信號變化量，并定義該焊接工藝對應焊接不良產生的原因。

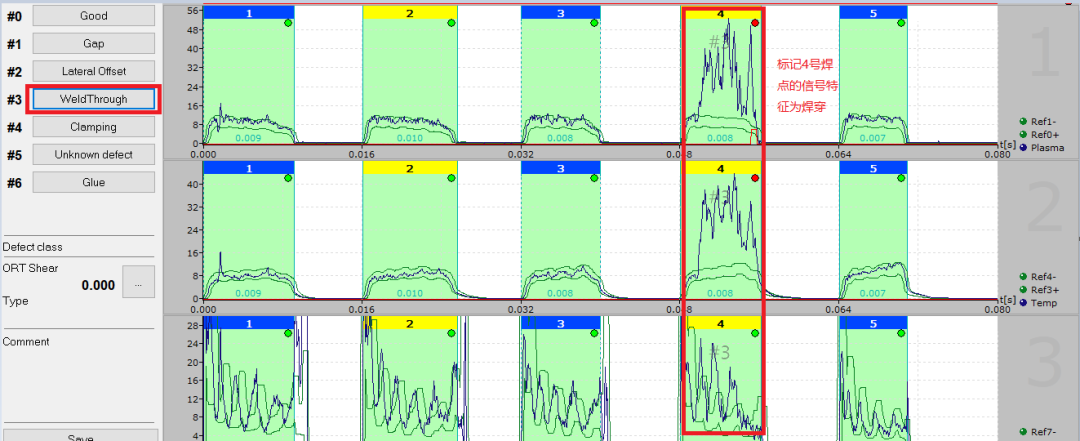

圖 3：標記焊接不良的類型

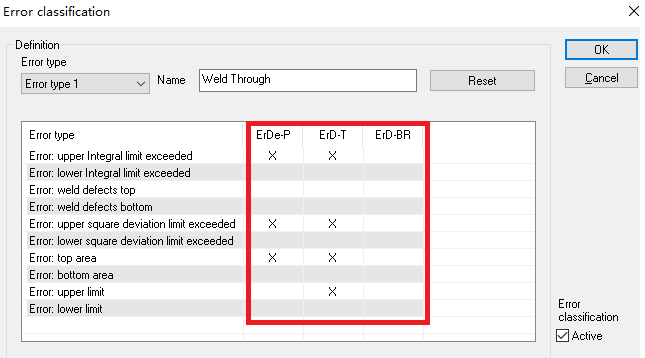

圖 4：定義對應焊接不良的類型的信號變化量

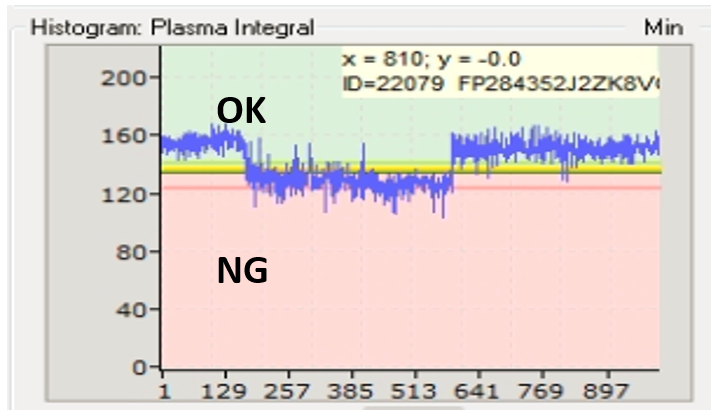

圖 5：不良的類型的信號的趨勢分析

在正常焊接生產中，隨著標記的測量值越來越多，系統 AI 會分析各種焊接不良的信號變化趨勢并設置 NG 報警的閾值。如果焊接不良在生產中再次發生，那么系統將會報警并輸出顯示焊接不良的類型以及可能引起該焊接不良產生的原因，這樣能夠指導技術人員快速排查原因并及時調整焊接工藝，避免持續生產不良品，從而提升焊接質量和生產效益。

普雷茨特解決方案

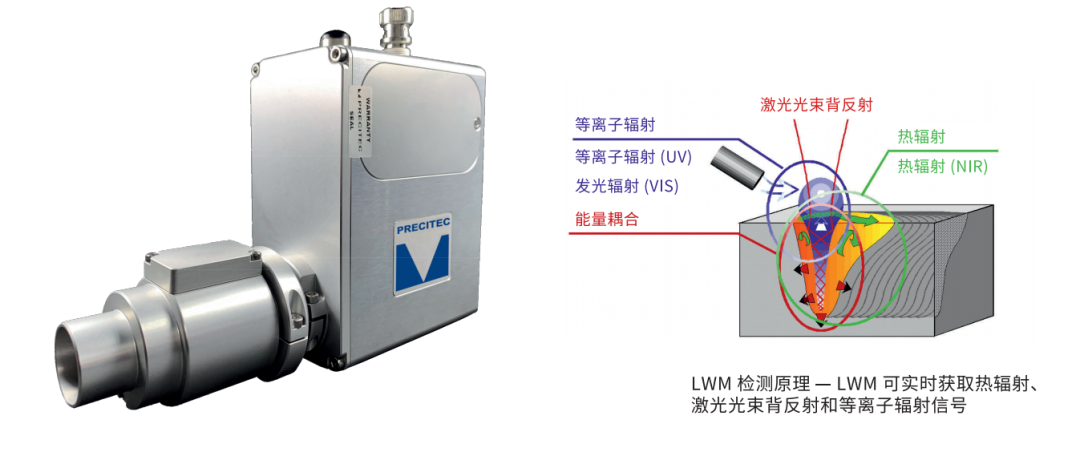

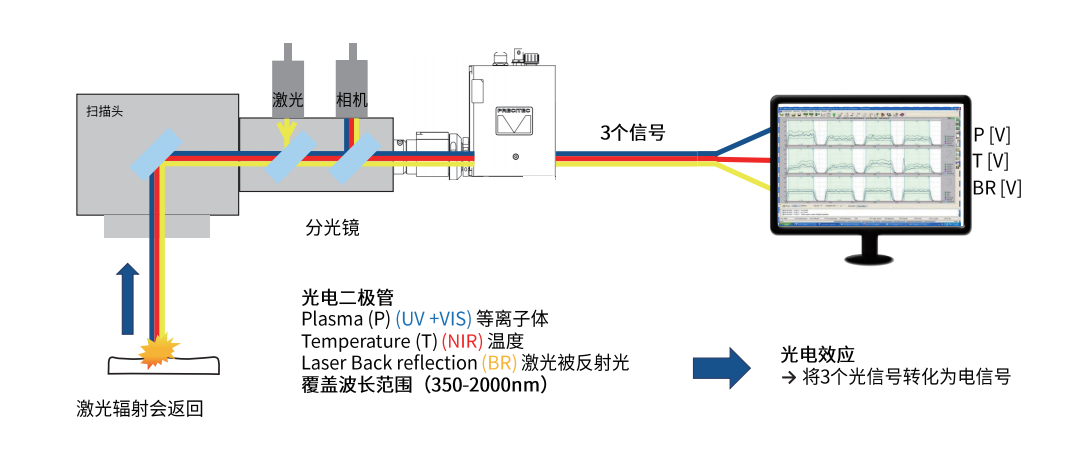

激光焊接監控 LWM 4.0 是一款用于量產的實時質量監控系統。LWM 4.0 的應用范圍更加廣泛，可搭配不同的激光光源(紅外、藍光、綠光)，提供特殊版本。該系統在監測鋁材、不銹鋼以及銅材等不同合金物質的焊接中具有特殊的優勢。

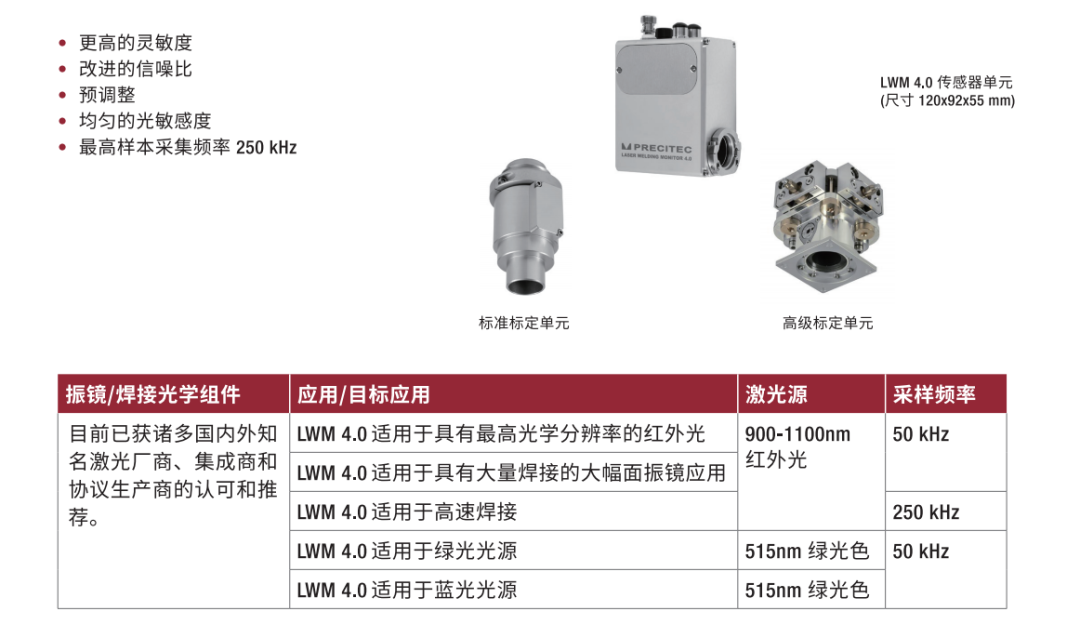

Precitec 通過 LWM 4.0 實現了重大的技術創新。首先，整體優化的光學設計，讓傳感器單元具有更高的靈敏度。其次，LWM 4.0 通過“單電纜設計”和直接從傳感器頭部進行數據傳輸，提高了信噪比。此外，傳感器出廠前已預調整，以便傳感器頭中的光電二極管精準固定而且光路對中。最后，傳感器單元已用特定光源校準。該傳感器有兩個不同版本:高級對準單元 LWM 4.0，以及免工具對準的 LWM 4.0 C。

傳感器穩定可靠,即使設備以非常高的加速度運行或者維護期間的無意輕微碰撞，都不會導致傳感器錯位。

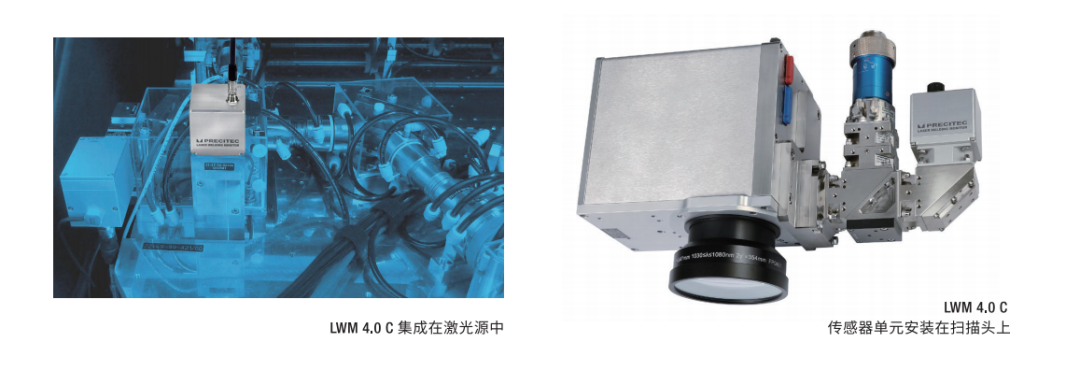

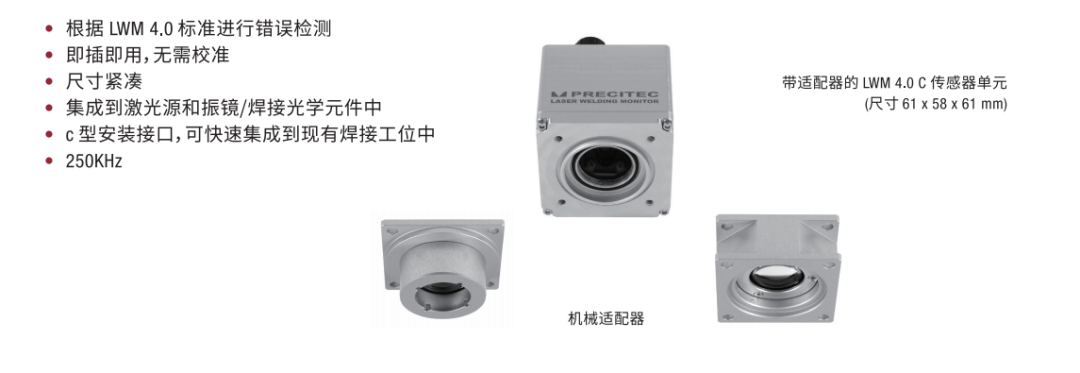

緊湊版 LWM 4.0 C 傳感器是基于 LWM 4.0 技術設計的。主要優點是結構緊湊，無需調整，即插即用。焊接異常檢出能力媲美標準傳感器。傳感器既可以安裝在激光源中，也可以安裝在加工光學器件上。

LWM 4.0 C 具備廣泛的機械適配范圍，簡單的集成很容易實現。這意味著現有的相機鏡頭接口也可以使用。
