什么是飛行激光焊接（OTF）？

飛行激光焊接（OTF on-the-fly），有時也稱為掃描焊接，是一種自動化激光焊接工藝，它使用激光掃描系統在焊接工藝頭或目標部件不斷移動的情況下進行焊接。

有必要先研究一下其他常見的自動激光焊接方法，以了解即時焊接的基本原理。這些方法可視為 "停止-開始 "的激光焊接方法。

在一般情況下，"on-the-fly"一詞指的是在不停止或中斷整個過程的情況下動態、實時地執行任務。在自動化制造領域，"飛行"激光焊接體現了這一概念，它能在工件或焊接頭保持運動的情況下實現連續焊接。

隨著各行各業不斷推動更快、更智能的生產，這種焊接方法在先進的制造環境中越來越受到重視。本文將解釋什么是飛行激光焊接、它是如何工作的，以及它為制造商帶來的主要好處。

高速

使用固定焊頭進行停止和啟動激光焊接

固定式激光焊接頭是最簡單也是最常見的激光焊接方法，它將光束直接引向光學鏡片下方的固定位置。但也有一些例外情況，主要是設計用于 "搖擺焊接 "的焊頭，這種焊頭使用較小的視場來創建焊縫圖案。

要進行大于橫梁光斑尺寸的焊接或進行一系列單獨的焊接，必須移動固定的焊接頭或被焊接的部件。前者比較常見，因?yàn)楸容^容易實現。

更高的速度

使用掃描頭進行 "停止-開始 "激光焊接

激光掃描頭也稱為掃描儀和振鏡掃描頭，使用振鏡通過旋轉一系列精心放置的反射鏡來偏轉激光束。這種設計使光束能夠在寬視場中被引導或 "掃描"。這樣，在掃描頭和工件保持靜止的情況下，掃描光學元件就能形成長焊縫、復雜的焊接圖案和許多單獨的焊縫。

掃描焊接通常用于電池焊接等先進的高產量應用。但是，雖然使用掃描頭焊接可以減少系統必須停止的頻率，但并不能完全消除這種需要。此外，在掃描頭視野的邊緣進行焊接會導致光束聚焦出現微妙的扭曲，這可能會在工藝窗口狹小的高精度應用中造成問題。

只使用掃描儀視野的一小部分，可以減少視野邊緣面臨的挑戰。這樣可以獲得更均勻的焊點，但需要更頻繁地重新定位掃描儀以覆蓋焊接區域。重新定位掃描儀是一個相對緩慢的過程，會大大降低整體吞吐量。

非常高的速度

使用掃描頭進行飛行焊接

幸運的是，激光掃描的功能可以進一步增強，以便在光學系統運動或部件在其下方移動時創建復雜的焊接圖案。這種方法大大減少了系統必須停止的頻率。

使用激光掃描頭進行飛行焊接時，通常只使用視野的一小部分。換句話說，即使系統元件處于運動狀態，光學鏡組也主要保持在焊接目標的正上方。這實際上消除了將光束引向掃描儀視野邊緣所造成的激光光斑特性失真。

由于飛行焊接可動態調整激光束的焦點和路徑，因此這種方法還能自動考慮工件高度變化和三維工件幾何形狀，而無需改變掃描頭與工件的相對距離。

飛行焊接的工作原理

在掃描儀或部件運動時進行焊接，光學系統產生的光束圖案必須對運動進行補償。這就需要對系統組件進行緊密集成。

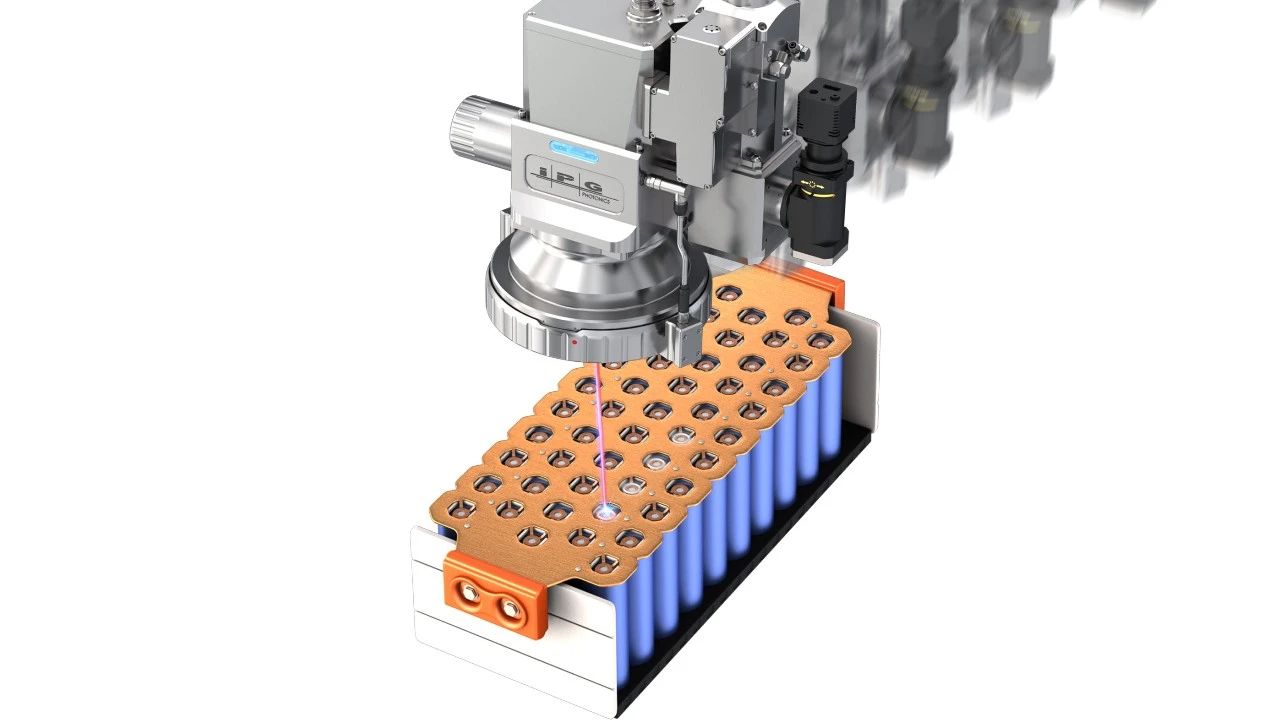

對于電池焊接等高精度、高產量的應用，龍門式掃描儀組合通常是最佳選擇。在此示例中，掃描儀控制器可跟蹤掃描儀的位置和速度，并補償光束軌跡，從而在正確的位置創建正確的焊接形狀。傳統的掃描儀焊接技術比較簡單，只需從固定位置 "繪制 "所需的形狀，而飛行焊接則必須根據實時計算，引導光束沿著與最終焊縫不同的路徑進行焊接。

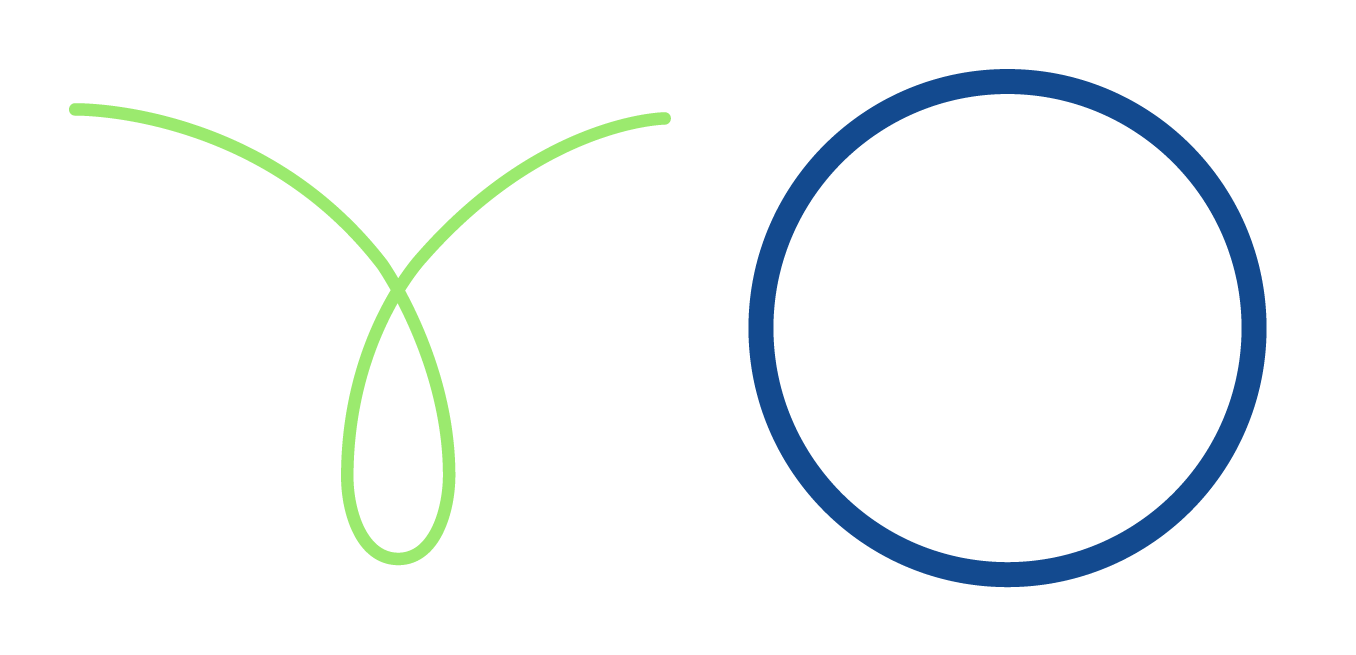

如上圖左側所示，掃描儀軟件引導光束形成環形。右圖所示的最終焊縫是理想的完美圓形。

飛行焊接的優點

01 提高效率和產量：

通過大幅減少所需的啟動和停止次數，飛行焊接可有效消除用于改變部件或光學器件位置的非生產性時間間隔。對于必須焊接大量單個零件、對同一零件進行多次焊接或進行多次長時間連續焊接的生產線，采用飛行焊接通�？墒股�產率提高數倍。

02 更高的精度和可靠性：

實時焊接可持續計算和調整焊接參數，以考慮到連續運動。因此，激光束可以精確定位，同時保持最佳的光束特性。此外，由于掃描頭使用的視場有限，焊接結果更加一致和可預測，從而更容易保持在狹窄的工藝窗口內。

03 靈活性：

當掃描頭在運動時，可以使用飛行焊接，在這種應用中，必須在一個大型部件上進行許多單獨的焊接，例如電池母線焊接。OTF 焊接也可在掃描頭靜止不動而許多較小部件在下面移動的情況下使用，例如焊接沿旋轉傳送帶移動的單個電池單元。

此外，飛行焊接還可與三軸龍門架、笛卡爾系統運動以及機器人系統運動配合使用。

04 與其他激光焊接技術的兼容性：

飛行焊接可與其他可改變光束特性和監控焊接過程的激光焊接技術一起使用。

例如，飛行焊接可與雙光束激光器兼容，從而提高焊接質量并減少飛濺。OTF 焊接還可與實時直接激光焊接測量集成，這是一種過程監控形式，可幫助制造商跟蹤焊接深度等關鍵焊接特性。

飛行焊接的現有能力

就IPG開發的飛行焊接技術而言，其焊接速度已達到每分鐘1,000 道焊縫，即使在焊接螺旋形等更復雜的焊接圖案時也是如此。

IPG 實時焊接技術還與單模雙光束AMB激光器和LDD 實時焊接測量獨特兼容。

哪些行業和應用可受益于飛行焊接？

飛行焊接是一項相對較新的技術，但它能為各種行業和應用帶來顯著的生產率、質量和可靠性優勢。

電動汽車和電池焊接：世界上一些大的電動汽車制造商都在使用OTF焊接，OTF焊接自然能滿足電動汽車和電池行業對產量和精度的極高要求。飛行焊接，特別是與雙光束和實時焊接測量技術相結合，是一種功能強大的焊接方法，適用于電池單元與母線焊接、電池單元蓋與罐焊接、電池冷板焊接和燃料電池雙極板焊接等應用。

汽車：雖然與電動汽車行業有關，但整個汽車行業也受益于飛行焊接帶來的更高生產能力。OTF 焊接非常適合鈑金部件的白車身焊接。OTF 焊接在焊接汽車發動機和變速箱中使用的各種其他汽車零件方面也大有可為。

航空航天：OTF 焊接的許多優點同樣適用于航空航天工業所需的各種焊縫。與電動汽車行業類似，航空航天業通常要求高產量和高精度。

一般制造業：作為一種靈活的焊接方法，飛行焊接既可用于微焊接，也可用于結構焊接，非常適合于許多因提高生產率而受益的一般應用。
