在現代工業制造領域，造紙、印染、印刷等關鍵行業高度依賴輥軸的支撐與傳導功能。為提升輥軸性能、賦予材料特定功能，對其表面進行紋理化處理已成為行業發展趨勢。

然而，由于微型輥軸尺寸較小、受工具限制，傳統制造技術——數控銑削、電火花成型加工、化學蝕刻，難以加工高質量的表面微結構，在曲面結構上，這一挑戰更為嚴苛。

那么，有好的工藝可以實現輥軸表面精密加工嗎？可以嘗試新工藝——飛秒激光技術。

PART 01

飛秒激光技術定位

飛秒激光不像光刻等技術需要復雜的加工流程，已在工業領域廣泛應用。什么是飛秒激光？這種工藝有何獨特之處呢？

飛秒激光是一種超短脈沖激光（1 fs = 10 -15 秒），具有超高的峰值功率和能量密度，可以直接將材料電離，無重熔層，在刻蝕過程中的熱影響極小。這與納秒激光等傳統激光技術形成了鮮明對比。納秒激光（1 ns = 10 -9 秒）脈沖持續時間較長，容易產生熱效應，導致毛刺、形狀失控，刻蝕區域質量不佳，對輥軸的力學性能和功能產生較大的影響。

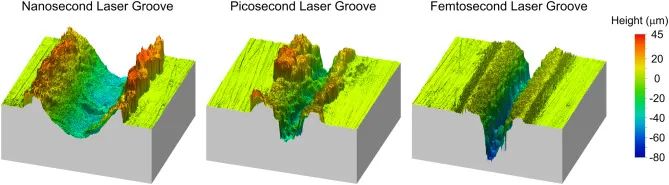

納秒激光、皮秒激光、飛秒激光生成凹槽的光學輪廓測量圖像

PART 02

飛秒激光刻蝕效果與案例

飛秒激光超短脈沖的特性，意味著能獲得超高的加工質量。

1、鋒利的邊緣

2、材料表面無“火山口”和毛刺

3、微米級精度，一致性高

4、幾乎任何材料兼容，包括陶瓷和碳化鎢等先進材料圖片

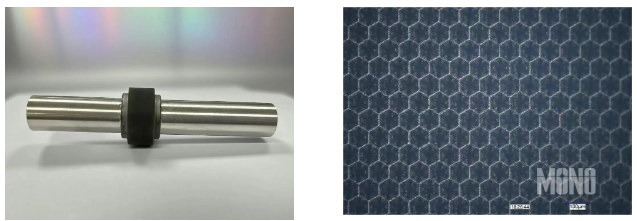

案例聚焦：微型輥軸的精密“六邊形”挑戰

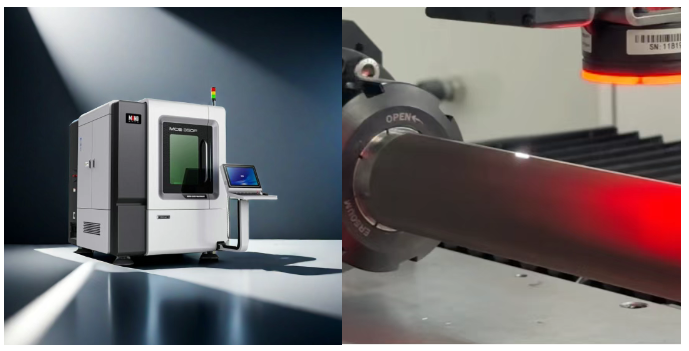

以15厘米長的微型輥軸為例，需要在中間黑色區域精確刻蝕數個大小一致的六邊形盲槽，通過單色科技飛秒激光精密刻蝕設備，可以做到：

精準定位： 利用高精度視覺相機獲取刻蝕區域，結合測距模塊精確確定激光聚焦光斑的刻蝕距離，同時借助夾頭治具降低跳動，對刻蝕區域進行精確標定和定位，確保加工路徑精準無誤。六邊形盲槽深度控制35μm，精度±1μm。

紋路清晰： 飛秒激光超短脈沖能直接將材料電離，無熱影響和重熔層，確保在加工過程中無“火山口”和毛刺，六邊形盲槽表面紋路清晰、邊緣整齊，粗糙度Ra＜0.4μm，符合表面質量要求。

一致性高： 通過高速掃描以及操作系統的精準控制，保證了極高的重復定位精度，使得每個六邊形盲槽的尺寸和形狀深度一致，保障輥軸與其他組件的高度配合。

PART 03

飛秒激光精密刻蝕設備在輥軸制造的應用

在輥軸制造領域，每個凹槽樣式都需要定制化加工。飛秒激光精密刻蝕設備使我們能夠在部件或模具上雕刻復雜的微結構和紋理，實現比傳統技術更好的細節處理和更高的精度，開辟新的設計和功能可能性。

一些功能應用包括：

· 減少摩擦 / 潤滑劑保留 ：精確控制微凹坑或凹槽參數，降低摩擦系數，延長輥軸壽命。

· 光學應用的衍射結構 ：在鐳射輥生產中打造特殊鐳射效果，用于防偽等特殊印刷；雕刻陶瓷網紋輥，提供超光滑墨膜，優化印刷品質。

· 粗糙度修改、疏水性 / 親水性調整 ：調控表面特性，滿足特定應用需求。

使用飛秒激光精密刻蝕設備在鋼材和陶瓷上刻蝕不同類型的凹槽

飛秒激光精密刻蝕設備實現工藝數字化，可將復雜圖案精準應用于任意區域，且無需工具更換、長期加工穩定。在模具制造上優勢顯著，微結構一旦雕刻完成，可穩定復制到每個注塑部件，實現大規模生產。

PART 04

品質保障

產品質量是企業的生命線。飛秒激光加工完成后，我們采用共聚焦顯微鏡等高精度檢測設備，全面檢測輥軸表面微紋理加工效果。從結構外形、尺寸精度到表面粗糙度全面評估，確保每一件產品都符合高質量標準。
