文/Ian Wright

如果要你說出1967年發生的一項重大事件，顯然你會給出很多答案。

1967年，歌曲愛之夏季（Summer of Love）讓人們看到了“迷幻搖滾”的巔峰；1967年，瑟古德·馬歇爾（Thurgood Marshall）獲得美國最高法院的認可而成為美國歷史上第一位黑人法官；如果你是冰球愛好者，那1967年是多倫多楓葉隊（Toronto Maple Leafs）最后一次贏得斯坦利杯（Stanley Cup）。當然，1967年工程領域也不乏重大事件，包括阿波羅1號發生太空災難、土星5號運載火箭（Saturn V）首次發射，以及協和式飛機（Concorde）的首次亮相。

1967年發生的另一個事件可以說同樣重要，但這件事并沒有獲得像上述事件那么多的媒體報道。這一年，英國劍橋焊接研究所的副科學主任Peter Houldcroft開始了他的實驗——用氧氣作為輔助氣體，用功率300W的CO₂激光器切割厚度為1mm的鋼板。

這標志著使用激光進行工業材料加工的開始。50年后的今天，激光切割機已經在金屬切割機市場中（還包括等離子、水射流和機械切割機）占據了最大份額。

什么是激光切割？

簡單地說，一臺數控（CNC）激光切割機使用相干光束切割材料，材料通常為金屬板材，但也包括木材、金剛石、玻璃、塑料和硅材料。

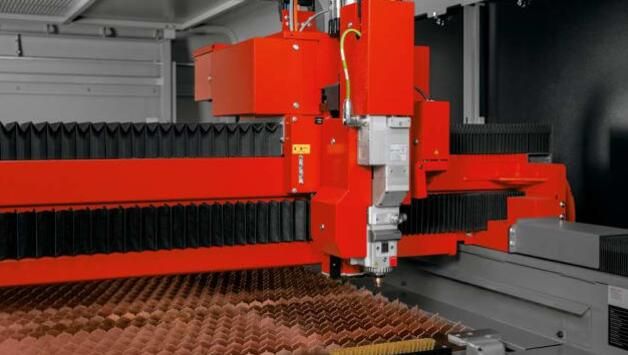

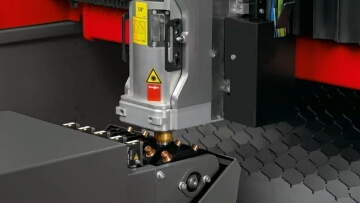

（圖片來源AMADA）

起初，激光束是通過反射鏡、透鏡等光學元件引導傳輸?shù)�，現在更為常見的是使用光纖傳輸。透鏡將光束聚焦到工作區域，從而將材料燒蝕、熔化或汽化掉。確切地說，材料所經歷的加工過程取決于激光切割的類型。

從廣義上講，激光切割可分為兩種類型：激光熔化切割和激光燒蝕切割。激光熔化切割是先在一定范圍內熔化材料，并使用高壓氣流將熔融材料排出，形成一個開放的切口。相比之下，激光燒蝕切割采用脈沖激光逐層去除材料，它像鑿子一樣，只在微觀尺度內用激光進行加工，這種方法讓材料蒸發，而不是熔化。

還有另外兩個關鍵因素可以區分激光熔化切割與激光燒蝕切割。

首先，激光燒蝕切割可用于在材料中進行局部切割，而激光熔化切割只能用于切穿整個材料。這是因為熔化切割使用的是連續激光，或是比燒蝕切割使用更長的脈沖激光（微秒或毫秒Vs. 納秒），這會形成一個穿透金屬整個深度的熔池。這種熔化的材料必須通過氣流切割，否則它會停留在切口處、并在冷卻后將切割邊緣重新連接在一起。

區分這兩種激光切割的第二個、也是更為重要的因素是速度。“金屬板材切割（占據了切割行業的主要部分）通常是切割厚度為0.5~20mm的材料。”IPG Photonics公司高級應用科學家Rouzbeh Sarrafi說，“就當前的激光技術水平而言，激光熔化切割的速度要快得多；相比之下，激光燒蝕切割則需要消耗更多時間。”

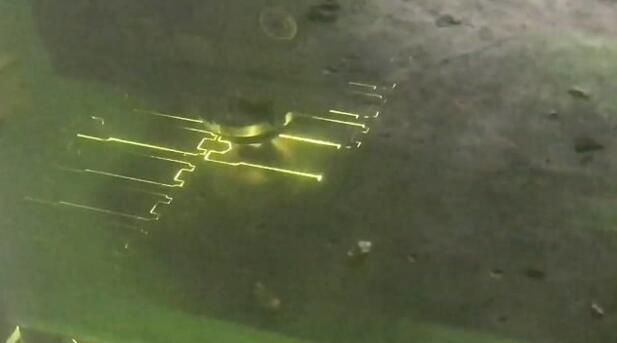

（圖片來源IPG Photonics）。

鑒于激光熔化切割在金屬板材切割中的優勢，本文將重點研究激光熔化切割技術。如果想了解關于激光燒蝕切割的更多內容，可以查閱《微米級制造Micron-Scale Manufacturing》這篇文章。

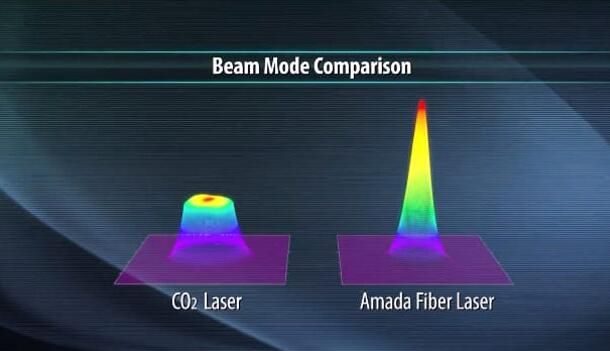

光纖激光器 VS CO₂激光器

兩種最常見的激光切割機類型是：光纖激光切割機和CO₂激光切割機。

CO₂激光器通常使用電磁激勵氣體（通常為二氧化碳、氮氣和氫氣、氙氣或氦氣的混合物）作為活性激光介質。相反，光纖激光器（是一種固體激光器）則使用摻有稀土元素（如鉺、鐿、釹或鏑）的光纖作為工作物質。正如Houldcroft的實驗所表明的那樣，激光切割行業是從使用CO₂激光器開始的，并且多年來CO₂激光器一直在激光切割行業中處于主導地位，目前光纖切割機已經占據金屬材料激光切割市場的絕對主導地位。

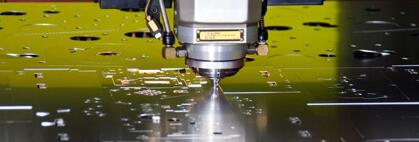

（圖片來源Bystronic）

“大約從2010年或2011開始，光纖激光器的銷售額大約占據了所有激光器銷售額的5%-10%，”AMADA AMERICA公司激光部門產品經理Dustin Diehl說，“在次之前，光纖激光器的銷售份額也基本接近這個比例，但它們并未獲得太多關注，當時人們對這項技術并不熟悉。隨著客戶開始對光纖激光器給出了滿意的使用反饋，這時候你才真正開始看到光纖激光器的銷售額開始飆升了。到2017年，我們超過90%的切割機銷售額來自光纖激光切割機。”

關于光纖激光器將要在市場上完全取代CO₂激光器的猜測，可以追溯到一些最早的光纖激光器系統。在過去的十多年間，人們的問題已經發生轉變：已經從“所謂的面向特定市場的激光切割機是否可能擁有比預期更大的市場？”轉向了“光纖激光器能完全取代CO₂激光器嗎？”

即使在很多專家那里，這也是一個有爭議的話題。

“光纖激光器替代CO₂激光器的趨勢將會繼續，”Bystronic公司激光切割產品經理Erich Buholzer說，“潛在地，CO₂激光器將會被完全取代。如果是這種情況，隨著光纖激光技術的進一步發展，這種完全取代將發生在本世紀中期。目前，CO₂激光器仍然具有一些獨特的優勢，例如在厚板材切割方面擁有更好的邊緣質量和更小的毛刺。”

Diehl的觀點則更加謹慎，但他仍對光纖激光器的前景持樂觀態度：“光纖激光器會取代CO₂激光器嗎？我不想對此作出大膽的聲明，因為可能有一些應用還是要用CO₂激光器，當然我們能用光纖激光器來做的事越來越多，由此我們也發現，沒有什么是光纖激光器不能做、而CO₂激光器能做的。”

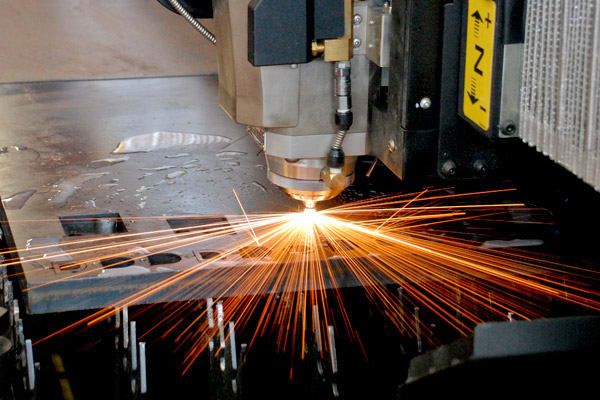

（圖片來源AMADA）

Diehl并不同意Buholzer對光纖激光器在厚材料加工方面的性能評價。

“CO₂激光器在厚板材切割中擁有更好的‘切割邊緣’，這可能是一個古老的誤解，當然這里我們在光纖激光器世界中談?wù)摰?lsquo;古老’，可能也就是幾年前的事。”Diehl說，“當光纖激光器首次問世時，這確實是一個值得關注的問題，因為當時確實沒有任何技術能讓光纖激光器獲得像CO₂激光器那樣的邊緣切割質量。但是今天，我們已經可以用光纖激光器獲得類似的邊緣切割質量，即使是切割更厚的材料。”

IPG Photonics公司的Sarrafi對光纖激光器的前景更為樂觀：“由于最近幾年取得的所有發展，我預計固態激光器，特別是光纖激光器將會在金屬板材切割應用中完全取代CO₂激光器。如果你去逛一逛像FABTECH這樣的展會，你就會發現，光纖激光器已經在金屬切割領域占據了主導地位。”

激光切割的材料

正如前文提到的，CNC激光切割機已經在各行各業中用于廣泛的材料切割。由于切割金屬板材是最為常見的應用，因此值得關注其所涉及的特殊性。例如，反射率和表面厚度就是兩個最重要的考慮因素。

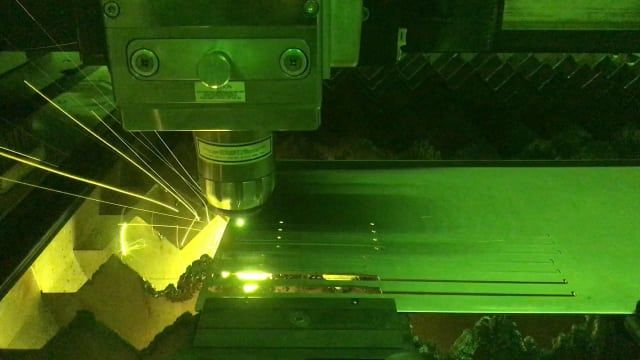

（圖片來源IPG Photonics）

“反射率是考慮一種材料是否能被切割的主要因素，并且所使用的激光技術（例如CO₂激光器與光纖激光器）也會有很大的影響，”Buholzer說，“最大切割厚度取決于各種因素，包括激光功率及其應用方式。”

關于反射的問題，Sarrafi補充說：“現代光纖激光器如果具備足夠高的功率和足夠小的光斑尺寸，那么它們已被證明能夠切割所有的反射性材料。”他說，“這是一個關于高峰值功率和光學設置的問題。因此，反射率已經不再是什么大問題了。”

的確，光纖激光器的發展已經讓激光能切割的金屬材料有了更多選擇，包括銅、黃銅鈦和其他CO₂激光器不適合切割的合金材料。然而，盡管取得了這些進展，但材料厚度仍然對激光切割提出了重大限制。

一般來說，在激光的世界中，2英寸已經能夠很好的切割，更厚的材料也成為可能。

激光切割 VS其他工藝

雖然數控激光切割機在過去的十年中取得了巨大進步，尤其是光纖激光器，但它們并不是市場中唯一的主角。如果您正在為您的應用考慮一種新的（或已被使用的）激光切割機，您可以升級舊的激光器，也可以用一種更高效的加工代替較低效的加工。在后一種情況下，常常是激光切割、等離子切割、機械切割和水射流切割之間的博弈。

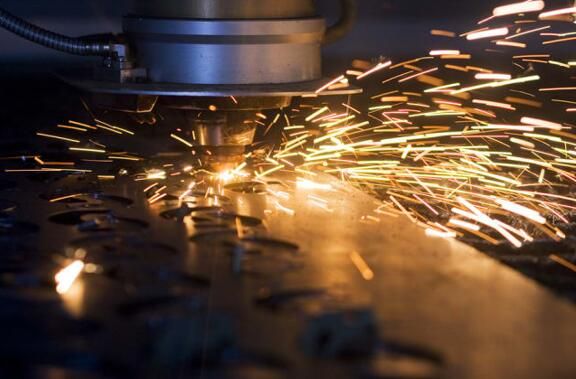

（圖片來源Bystronic）

“選擇哪種切割方式主要取決于你的產品，只要能滿足要求。”Diehl說，“一般來說，激光器將用在5英寸×10英寸的機器或6英寸×12英寸的機器中。我們習慣的加工范圍為厚度1英寸或以下的低碳鋼。現在，有了更高功率的光纖激光器，我們甚至可以切割厚度2英寸的不銹鋼和2英寸的鋁，這是光纖激光技術的進步之一。只要加工的厚度不超過20mm，光纖激光器肯定是理想選擇。

激光切割 VS等離子切割

等離子切割使用電離氣體的電加熱通道來切割材料。由于工件本身構成了所得到的電路的一部分，所以它必須是導電的。

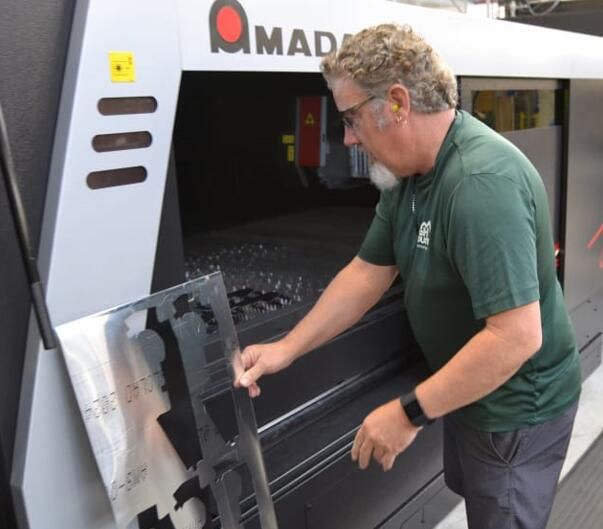

Fleet Readiness Center Southeast的一臺AMADA數控光纖激光切割機。

在資金成本、運行成本和速度方面，等離子切割比激光切割更有優勢。如上所述，等離子在切割厚板材方面也有出色的表現。然而，數控激光切割機在靈活性方面更加勝出，因為它們能切割非導電材料，更重要的是具體很好的邊緣質量。

等離子切割在零件尺寸公差方面也顯著遜色于激光切割，因為等離子切割的切口寬度大得多。

激光切割 VS 沖壓

本文中提到的機械切割方式，是指利用模具沖壓的加工方式。

平均而言，機械切割比激光切割具有更高的資金成本和更高的操作成本，特別是需要使用復雜模具組進行沖壓的情況。雖然機械切割在最近幾年也取得了重大進展，但是激光切割仍然是更加靈活的切割方式。機械切割的主要優勢在于大批量生產。

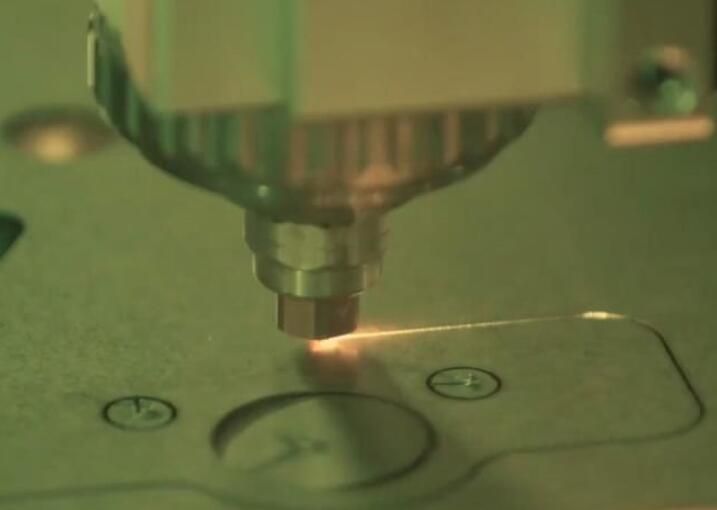

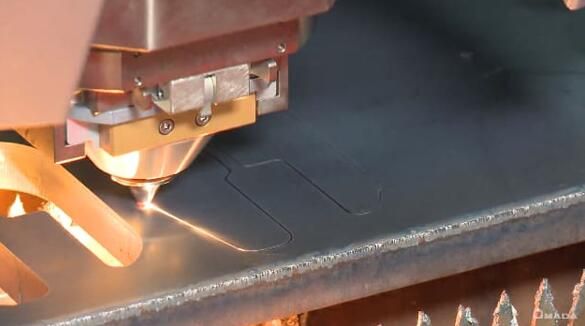

（圖片來源AMADA）

“如果比較機械沖壓方式和光纖激光切割方式，光纖激光切割方式具有更大的靈活性，但是如果要大批量生產相同零件的話，機械沖壓方式是更經濟的選擇。”Sarrafi說道。

在切割的零件質量方面，特別是如果工具標識或表面劃痕是應用所關注的一個問題的話，那么激光切割相比于機械沖壓方式的優勢，目前尚且存在一定的爭辯性。

激光切割 vs.水射流切割

水射流切割采用高壓水流切割，通常與磨料配合使用。水射流切割的資金成本高于等離子切割、低于激光切割，但它在這三種切割方式中擁有最高的運行成本。

水射流能夠?qū)崿F(xiàn)3D材料切割，并且能夠切割較厚的材料，而激光切割能在切割速度方面勝出，當然水射流切割可以用多噴嘴系統來抗衡激光切割的速度優勢。激光切割和水射流切割的邊緣質量和切割精度比較接近，但水射流切割略微勝出。

激光切割中的常見錯誤

“從首選激光切割的觀點來看，這里有一點挑戰因素，”Diehl說，“激光切割機是一種非常高科技的設備，而客戶從過去的等離子切割甚至是舊的機械沖壓方式轉向激光切割，多少會面臨一些挑戰。”

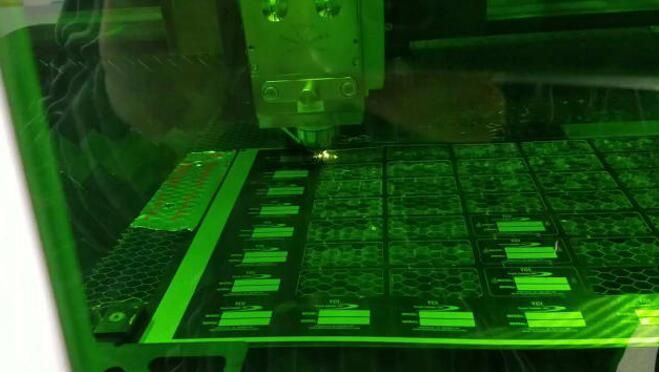

（圖片來源IPG Photonics）

與任何新工藝一樣，激光切割也有一條學習曲線。如果你具備使用其他XY軸切割工藝的經驗，例如等離子切割，那么一臺CNC激光切割機對你來說應該是比較熟悉的。然而，這里仍然有一些新用戶應該注意的常見的應用工藝辦法。

Sarrafi指出，“典型的切口寬度范圍通常為30~300μm，這取決于激光功率、光學設置和切割過程。切口寬度是需要在設計中考慮到的一點。”

另一個常見的加工是微鏈接，這被稱為tabbing。

“激光切割使用高壓氣體（氮氣切割為5~25巴），因此，需要切割的零件要么由自身的重量支撐，如果零件厚度超過2~3mm并且尺寸相對較大的話，這種方法沒問題；但是對于薄而小的零件，為了抵抗氣流的壓力，需要對它們進行固定。”Sarrafi說，“這些微接頭非常小，寬度在0.2~0.4mm，所以它們很容易在后處理中斷裂，但有時必須要用它們將零件連接到框架上，以保證零件不會被吹走。”

（圖片來源Bystronic）

最后一個問題是激光切割機的維護，正如Diehl所說：“對于光纖激光切割機而言，從日常操作的角度來看，有很多細節需要考慮，比如清潔。噴嘴或鏡頭保護裝置都需要妥善維護，這些都是每天需要處理的事情。“所有這些都暗示了對于激光切割系統而言，配備有能力的合格操作員的重要性。”

“我們看到一些操作員就像我們的內部冠軍：他們讓我們看起來很棒，因為他們關心機器，了解從編程技術到日常維護的所有工作的重要性。”

高效激光切割的要領

關于激光切割有一個普遍的誤解，就是效率只是激光功率的問題。這種誤解部分源于CO₂系統的遺留問題，但是光纖激光技術的快速發展，使得切割效率不僅僅與激光功率有關。“雖然原始切割功率正在增加，但仍需要考慮其他因素。”Buholzer說，“從技術上來講，特別是對于薄材料切割而言，為了充分利用額外的切割功率，也需要增加機械動力學方面的靈活性（加速/減速）。”加速和減速是限制切割效率的一個主要因素。

（圖片來源AMADA）

即使將切割速度翻倍，也不一定就能實現加工周期的等效縮短，因為加工周期主要取決于被切割零件的幾何形狀，正如Sarrafi解釋的：“盡管能夠?qū)崿F(xiàn)非常高的切割速度，比如每分鐘2000英寸或每秒1英寸，但是對于具有復雜特征的小于2英寸或更小零件的切割周期，其主要限制因素是加速度而不是速度。因為在開啟全速切割之前，必須要將切割頭移動到另一個地方。”

從另一個方面來看，對于大型零件或是形狀不復雜的零件，則能充分享受激光切割的高速優勢，因為在這種情況下，加速和減速并不是效率的主要限制因素。“你真正需要的是一個很好的光束傳輸系統來處理需要傳輸?shù)墓β�，包括鏡頭和切割頭等。”Diehl指出。

工業激光切割

與多倫多楓葉冰球隊不同的是，自1967年以來，工業激光切割已經取得了顯著的勝利。正如CNC激光切割機從當初的只針對特定應用而發展成為主導切割機市場一樣，光纖激光器也從一種小眾技術，發展成為類似地主導激光切割機市場。但是在選擇激光切割之前，還有很多因素需要考慮，請記住對于激光器而言，功率不是一切，但也并非無足輕重。
