近些年來新能源汽車發展不斷加速，作為新能源汽車的三大核心部件之一，扁線驅動電機也成為新能源一大熱點。

扁線電機并不是一個新鮮的概念，它的發展由來已久，幾十年了。最初，它主要應用于工業領域的大功率電機和發電機組，因為這些場合對電機的功率和效率要求很高。

后來，新能源汽車產業逐漸興起，扁線電機也開始應用到車輛領域。車輛上很多應用功能采用扁線電機，比如汽車發電機、起動機、EPS（電動助力轉向）電機、主驅動電機、P2（平行混合動力）系統電機等等。

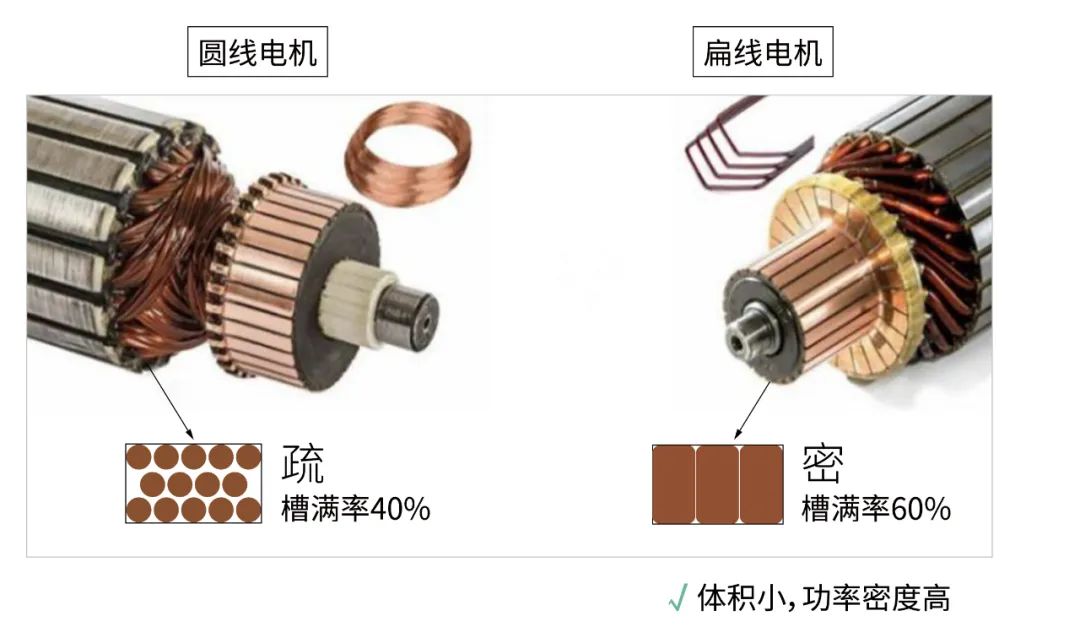

扁線電機與圓線電機的區別在于銅線的成形方式，扁線有利于電機槽滿率的提升，一般圓線電機的槽滿率為40%左右，而扁線電機的槽滿率則可以提升至 60%以上。槽滿率的提升意味著在空間不變的前提下，可以填充更多的銅線，產生更強的磁場強度，提升功率密度。因此，中高端新能源汽車采用扁線驅動電機已逐漸成為市場趨勢。

*圖片來自網絡

驅動電機裝機量主要受到新能源汽車產銷量影響，2022年中國新能源汽車產銷量呈現爆發式增長，驅動電機行業需求量也迎來了大幅擴張。2022年中國新能源汽車配套驅動電機裝機量達870.4萬臺，同比增長近157%。2022年我國新能源汽車驅動電機市場均價為4989元/臺，在2022年市場規模達434.24億元，未來隨著新能源汽車的快速發展及雙電機車型滲透率的提升，行業規模將保持擴張態勢。

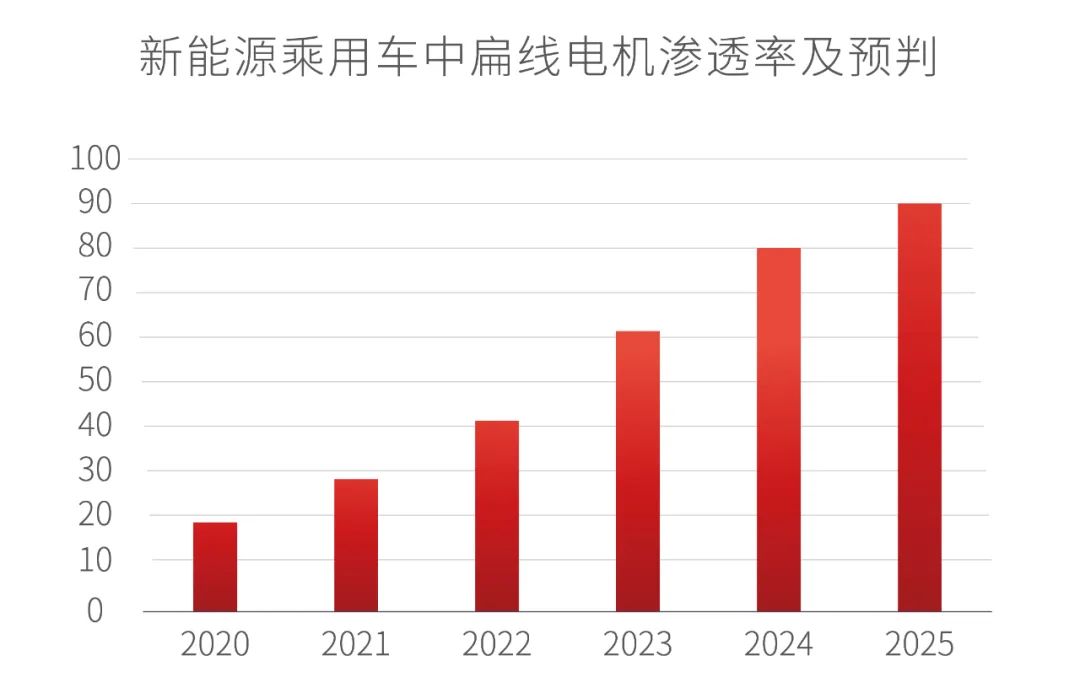

有數據顯示，截至2022年8月，國內新能源乘用車和商用車中扁線電機的滲透率超過40%。比亞迪旗下車輛的使用率已經達到了80%以上，以目前的替換速度，2025年扁線電機滲透率超過80%幾乎是確定的。

據未來智庫預計，2025年扁線電機在新能源汽車驅動電機中的滲透率將超過90%。

雖然扁線電機優勢明顯，但其設備、原材料及工藝要求也相對嚴苛很多。創鑫激光旗下子公司寶辰鑫（BCXlaser）作為在電驅領域重要的激光方案供應商，推出了扁線電機一體化的激光解決方案。在扁線電機焊接中，打破了傳統的“設備+激光器”模式，將激光器高度集成于系統之中，為客戶提供“即開即用” 的激光焊接應用。

扁線電機在焊接過程中，往往會遇到焊接難度高、焊接位置受限、密集度高等各種痛點問題。在某新能源車企客戶的項目中，需要使用激光技術對扁線電機進行焊接，要求焊接后成球狀，且外觀光滑，焊接速度快。

寶辰鑫通過對客戶需求、材料、工藝等進行研判分析，在標準化的扁線電機激光焊接方案基礎上進行各類核心配置的組合試驗，最終選定了一套適合用于該客戶的方案配置。

在該方案中，激光器選用寶辰鑫同波長環形光斑激光器（DBW）4000/2000W，振鏡選用品牌高功率振鏡焊接系統，搭載激光掃描測距系統和CCD影像定位系統等，焊接效率高、焊接質量優。

并根據客戶需求，將激光器高度集成到一體化系統之中，打破了原有的“1+1=2”的模式，“1+1=1”的系統方案更加節省客戶產線空間；并將焊接、運動控制功能高度融合，大大提升了產線效率、生產節拍，降低了生產維護成本，讓運行更加可控。

同時，系統還可與客戶的生產系統對接，通過MES系統實現對生產數據的實時采集和跟蹤，讓數據不再成為孤島，生產數據可以靈活流轉，便于生產管理和遠程調控。

在該方案中，應用配置如下：

—高性能環形光斑激光器

內置同波長環形光斑激光器（DBW）4000/2000W。該系列激光器采用環形光斑設計，內外環獨立可調。扁線電機材料為銅，在進行焊接時，容易炸點，使用環形光斑的激光器，外環加熱，內環焊接，可以防止飛濺、得到很好的焊接效果；

—高功率振鏡焊接系統

可實現高速掃描焊接，大大提高焊接效率；

—三軸運動機構

X、Y、Z三軸運動機構，使用伺服電機驅動，精密絲桿導軌，帶動焊接頭在一定的范圍內運動，擴展振鏡頭的焊接范圍；

—CCD影像定位系統

使用CCD影像定位系統，可以判斷需要焊接位置的裝配狀態，在拍照OK狀態下給出需要焊接的坐標位置，進行精準焊接；

—激光掃描測距系統

可根據用戶需求配置，該系統可快速掃描焊接位置，并給出對應的焊接位置高度。

隨著計算機技術、自動化技術、機器人技術等的迅猛發展，扁線電機的應用前景將更加廣闊。目前，扁線電機已經成為許多高端領域的核心部件，例如精密機器人、醫療器械、高速列車等等。未來，扁線電機的應用前景仍將繼續拓展，其發展歷史也將繼續演進。
