準分子激光器一直是支持平板顯示制造的一項關鍵技術。它們可產生高能量紫外(UV) 脈沖激光，其脈沖間能量差異非常小且具有極佳的光斑勻化度。

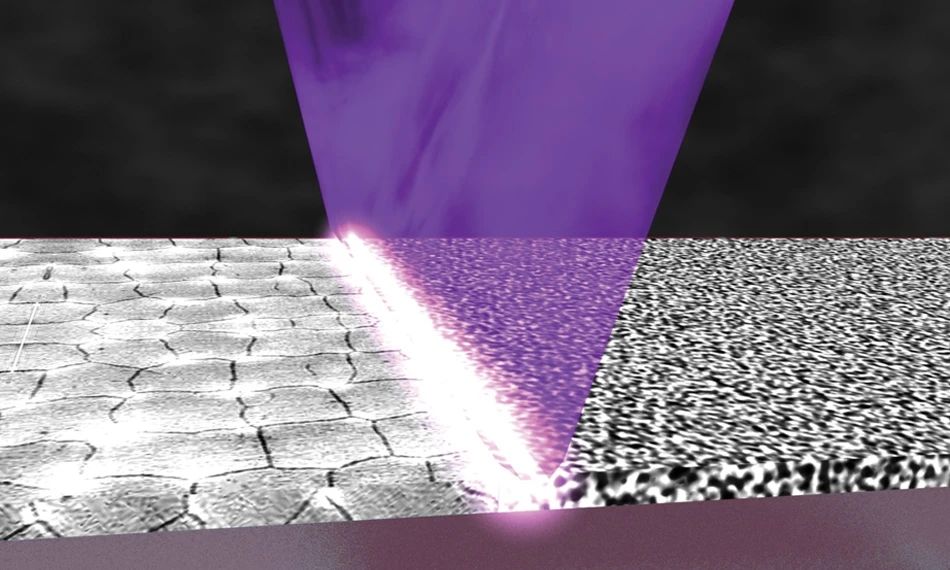

這些獨特的特性使得Coherent 高意公司能夠以 VYPER 準分子激光器為基礎，匹配 LineBeam 光學系統實現準分子激光退火（ELA）工藝。對玻璃基板上的非晶硅層進行退火處理，是生產智能手機和平板電腦顯示面板的關鍵。ELA 是OLED 平板顯示制造中的工藝標準，被業內廣泛采納。

但準分子激光器這些獨特的紫外脈沖激光特性也會帶來運行時間和運營成本等現實問題：準分子激光管的使用壽命有限，在滿負荷運轉的平板顯示制造產線中，必須做定期更換。此外，一些光學窗口鏡片因為紫外光持續照射而導致性能退化，也需要定期更換。

顯示面板制造產線的停工成本很高，維護周期則增加了消耗性備件的費用。

但是沒有任何低成本的激光技術能夠產生 ELA 工藝所需的高能量紫外脈沖激光。直到現在也沒有。

01 PYTHON 的構想

作為推動技術向前發展的持續創新周期的一部分，Coherent 高意于2019 年正式啟動了為 ELA 工藝開發二極管泵浦固態 (DPSS) 激光器的計劃。

“我們的目標是創造一種擁有更低運營成本的激光器，其輸出特性與我們的 VYPER 準分子激光器基本相同，而 VYPER 準分子激光器是目前全球所有生產 ELA 設備的來源，這使得我們能夠?qū)?PYTHON 與現有的 LineBeam 光學系統做集成，客戶只需對他們的工藝進行微調（或無需調整），便可繼續使用成熟的退火系統。”Coherent 高意公司激光部門首席技術官Norman Hodgson 博士說道。

“當然，Coherent 高意公司在設計和生產高可靠性的固態激光器方面已經擁有了豐富的經驗和專業知識。問題在于，以前幾乎沒有任何研究成果用于制造符合 ELA 工藝嚴苛要求的激光器。我們必須從頭開始，發明新技術。”

紫外 DPSS 激光器的設計通常要求其具有良好的光束質量 (M²<1.3) 和小于 1mJ 的脈沖能量。這使它們能夠聚焦到非常小的光斑尺寸上，成為微加工的理想來源。有時，在需要更高的功率時，激光器可能會以多模方式運行，其 M² 高達 25，脈沖能量高達40 mJ。

但我們的 DPSS VYPER 替代品（稱為 PYTHON）的設計目標與此完全不同。我們需要更高的 M² 和以及高達 1J 的脈沖能量來復制 VYPER 的光束特性。

02 設計創新

要設計滿足 ELA 工藝所需獨特輸出特性的固態激光器，主要有三個不同領域的挑戰。

第一個領域涉及非線性晶體，用于將原始的紅外激光輸出轉換為紫外光。PYTHON 所使用的晶體，其物理尺寸和需要處理的激光功率，與之前的任何晶體相比，都處于非常不同的狀態。即使要對這種規模的激光波長轉換過程進行數學建模，也需要開發新的方法。

制造這些大晶體也是一項巨大挑戰，尤其是要達到處理高功率激光所需的質量水平。Coherent 高意公司在我們自己的 Advanced Crystals Group 中生長和制造這些晶體。公司內部擁有這種能力，這對于開發高質量需求的晶體，以及在投入生產時保持可靠的供應至關重要。

為所有光學元件開發鍍膜涂層則是另一項挑戰。涂層必須能夠承受極高的激光能量密度，而不會受到損壞。

雖然具備高能量激光損傷閾值的涂層已經存在了幾十年，但激光退火這種應用需要滿足一系列獨特的要求。具體來說，涉及到光斑尺寸、脈沖能量和連續曝光等一系列問題（因為系統幾乎是 24/7 全天候運行的）。

“我們必須開發出全新的涂層設計，然后根據生命周期測試結果，以及對涂層和元件本身的分析進行多次設計迭代。這是因為其工藝運行條件遠遠超出了正常的性能范圍，以至于我們之前所掌握的一切都不夠好。”Hodgson 指出。

最后一個主要創新領域是用于Q 開關激光器的技術。這涉及在激光諧振腔內放置一個調制器，以產生脈沖寬度為幾十納秒的高能量脈沖。這是一種極為常見的技術，在許多 Coherent DPSS 激光器中都在使用。

但是，PYTHON 中的激光功率和光斑尺寸再次讓傳統方法失效了。因此，Coherent 高意公司團隊為 PYTHON 開發了一種全新的專有脈沖技術。

03 一個跨國團隊初具規模

多虧了我們多學科的工程團隊，讓所有這些創新都迅速落地。該團隊由具有 DPSS 激光器設計、泵浦二極管架構、變頻技術、晶體生長以及鍍膜涂層方法等專業知識的技術專家組成。

基于他們的努力，PYTHON 激光器的第一塊試驗電路板在項目啟動僅六個月后就投入使用了。大約一年后，完成兩個具有所需 600 W 輸出功率的原型激光系統。然后，我們將這些激光器與 LineBeam 光學系統集成到一起進行退火測試。當這些都驗證成功后，我們開始對最終產品的設計和測試。這一切在大約一年半的時間內完成。

在德國哥廷根的Coherent 高意公司，一臺 PYTHON 激光器與 LineBeam 系統集成在一起，用于進行退火測試。

“PYTHON 的設計是我職業生涯中最具挑戰性的項目，因為必須要為幾乎每一個激光元件進行定制開發，我無法想象，如果沒有 Coherent 高意公司在內部進行垂直整合，我們?nèi)绾螌崿F(xiàn)這一目標。我們需要推進頻率轉換、Q 開關、電介質涂層和晶體生長等技術的發展。我們之所以能夠做到這一點，是因為我們擁有出色的工程專家來開發這些技術，并在內部制造所有相應的產品。這使我們能夠達到所需的性能、質量和控制水平。”Coherent 高意公司激光部門首席技術官Norman Hodgson 博士說道。

如今，PYTHON 提供了 ELA 工藝的替代方案，可降低50% 的運營成本，甚至可以改善退火工藝效果。
