NASA 用于登月的阿波羅制導計算機（AGC）于20世紀60年代制造，當時耗資約1.5 億美元（按今日幣值計算約為10億美元）。它的體積大約相當于一臺微波爐，重量約為32公斤。

如今，一款頂配的iPhone 15售價1600美元，可以輕松握在手中。而且，就每秒可執行的運算數量而言，這款iPhone的性能比AGC強大約2億倍。

英特爾聯合創始人戈登·摩爾曾預測微處理器性能會提升。他提出，微芯片上的晶體管數量大約每?jī)赡陼?huì)翻一番。而此處提到的對比也凸顯了摩爾定律的一個重要推論，有時被稱為摩爾第二定律。即，單位美元所能買到的微處理器性能也會隨時間呈指數級增長。

摩爾第一定律和第二定律都經住了時間的考驗，因?yàn)榘雽?dǎo)體行業一直在同時努力實現兩個不同的目標。一是讓電路元件和組件變得更小。第二是不斷降低成本。

半導體制造的一個關鍵成本因素是良率，而影響良率的一個重要因素是生產環境中的缺陷和污染物。為了減少缺陷，制造商在設備方面投入了大量資金，例如，打造無塵室環境，從源頭就防止污染。此外，他們還部署了先進的檢測技術，用于探測缺陷并最大限度地減少由已發生缺陷產生的影響，從而確保最佳良率和成本效率。

晶圓檢測中的激光技術

激光是半導體檢測的理想手段，因?yàn)樗�是一種非接觸式方法，兼具無與倫比的靈敏度和速度。此外，激光具有高度通用性，經過優化后可執行各種不同的檢測任務。

因此，從微電子工業早期開始，激光就被用于檢測。20世紀60年代末，激光技術剛投入市場后不久，就已被用于測量晶圓平整度和厚度等計量任務。

20 世紀 80 年代，隨著半導體器件變得更小、更復雜，業界開始采用其他基于激光的檢測方法。這類檢測方法將激光束對準晶圓表面，并分析返回的光用以檢測缺陷，比如Particle、劃痕和圖案偏差。這一時期見證了更復雜的激光檢測系統發展，這些系統能夠檢測越來越小的缺陷，這對高質量的半導體制造來說至關重要。

在接下來的幾十年里，隨著散射測量法和其他先進計量技術的引入，基于激光的檢測方法取得了重大進步。散射測量法采用激光分析從晶圓表面反射的光模式，從而能夠檢測到以前無法探測到的細微缺陷。

為何集成電路小型化

給檢測帶來巨大挑戰

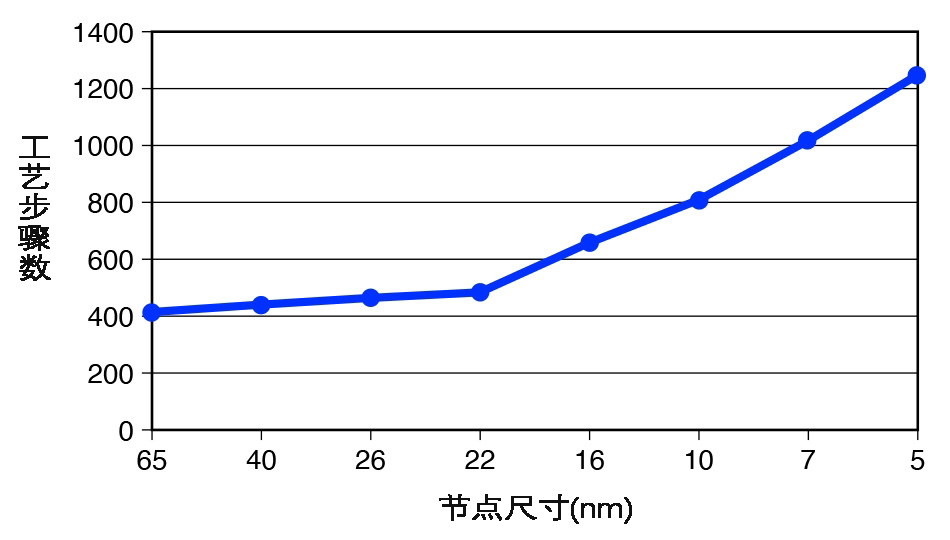

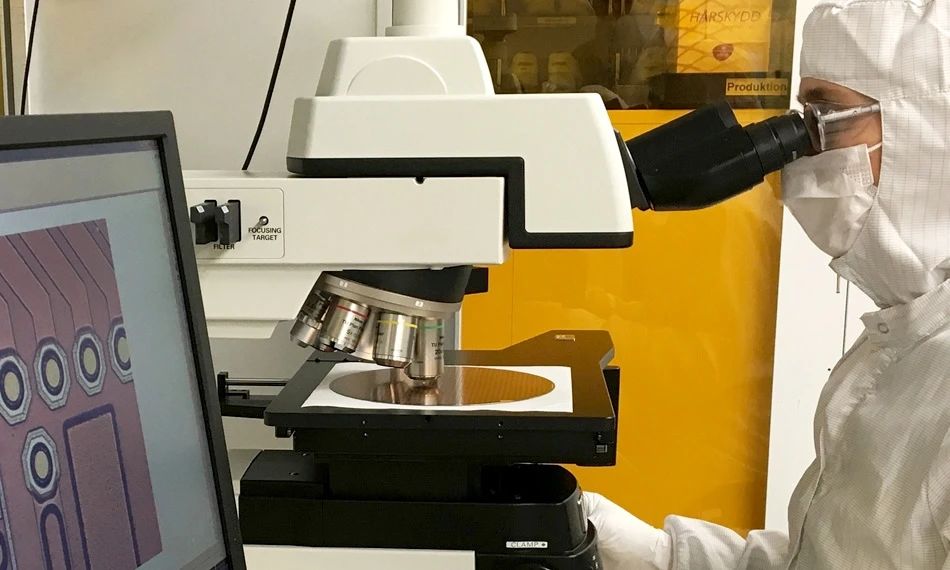

隨著每一代芯片的演進，晶圓檢測變得越來越關鍵且更具挑戰性。隨著工藝節點尺寸的減小，芯片架構變得更加復雜，包括引入新型材料，以及更小、更精密的特征。這些進步拓展了性能邊界，卻也為新型缺陷的產生創造了機會。工作在這么小的尺度下，即使是晶圓上最微小的缺陷也可能導致芯片功能失效。

因此，制造商必須在每個工藝步驟后做嚴格的檢測，以便盡早發現缺陷。執行這些檢測有助于優化良率（每片晶圓的可用芯片）、吞吐率（生產速度）以及最終的盈利能力。

更小的電路特征尺寸顯著增加了檢測需求，采用激光檢測技術通常是最好的方案。

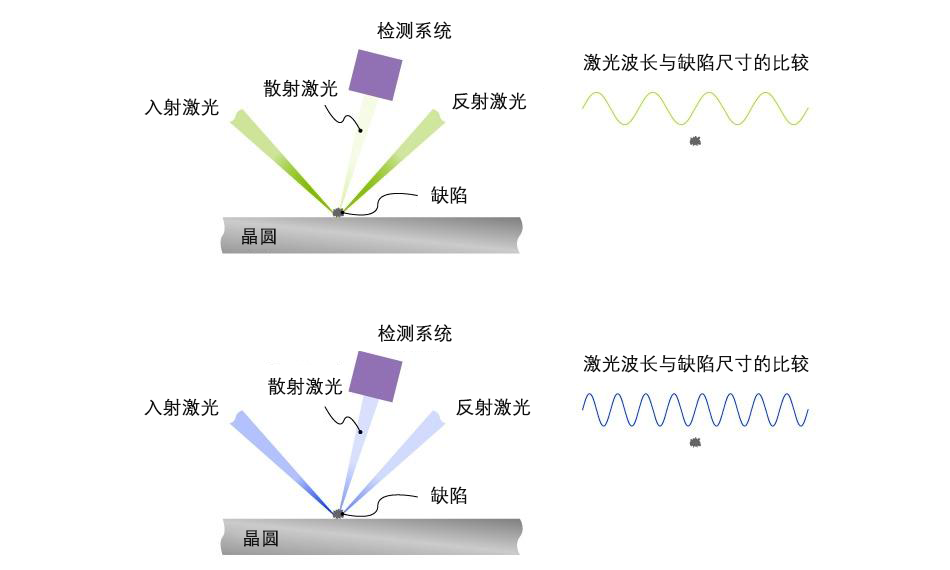

這里需要理解的一個關鍵概念是，要挑戰缺陷檢測的極限，需要使用波長更短的激光。這是因?yàn)椋瑢?duì)于待檢測的電路特征或缺陷，光散射的效率取決于光波長與其尺寸之間的相互關系。當特性尺寸遠小于光波長時，散射效率會降低，這些特性或缺陷發出的信號會減弱。這意味著無法檢測到缺陷，至少在大批量半導體制造的相關工藝時間范圍內無法檢測到。

由于光散射和缺陷尺寸之間的關系，需要使用波長更短的激光來檢測更小的缺陷。目前，266納米波長的激光被用于執行最嚴苛的晶圓檢測任務。

二十年前，當晶體管尺寸為110 nm或更大時，可見光波段綠光激光器（532 nm）和紫外（UV）激光器足以勝任缺陷檢測。隨著電路特征尺寸縮小，需要使用波長更短的激光來檢測越來越小的缺陷。這種轉變推動了行業向深紫外（DUV）激光方案發展。

Coherent高意在2002年推出了開創性的Azure激光器（266 nm）來應對這一挑戰。該激光器利用光泵浦半導體 (OPS) 技術產生綠光，然后通過倍頻技術輸出深紫外光（266納米）。

Azure 激光器能夠輸出單色且頻率穩定的連續波（CW）。憑借其波長范圍窄、功率高、噪聲低、極高穩定性的特點，Azure 激光器能夠高速可靠地檢測出微小缺陷，滿足高吞吐率半導體制造的要求。

Coherent 高意能夠制造出高性能、高壽命、高可靠性的深紫外激光器并因此脫穎而出。之所以能做到這一點，有以下原因：

首先，我們自行生產非線性晶體。激光工作在深紫外波段，需要使用制造精度極高的高質量晶體。為滿足倍頻晶體所需的品質水平，我們唯一的選擇是自己生產。

其次，我們?cè)诩す馄鲀?nèi)部的光學底座上采用了專利PermAlign結構。這些底座具備卓越的長期穩定性，這意味著無需對其做后續調整。PermAlign 底座使我們能夠密封激光諧振腔。對于諧振腔，任何從外部進入的環境污染物都可能影響激光器性能，PermAlign 底座是實現有效預防的關鍵措施。此外，激光器最初是在無塵室條件下使用半自動方法裝配的，這避免了在源頭造成污染。并確保了各臺激光器之間的高度一致性。

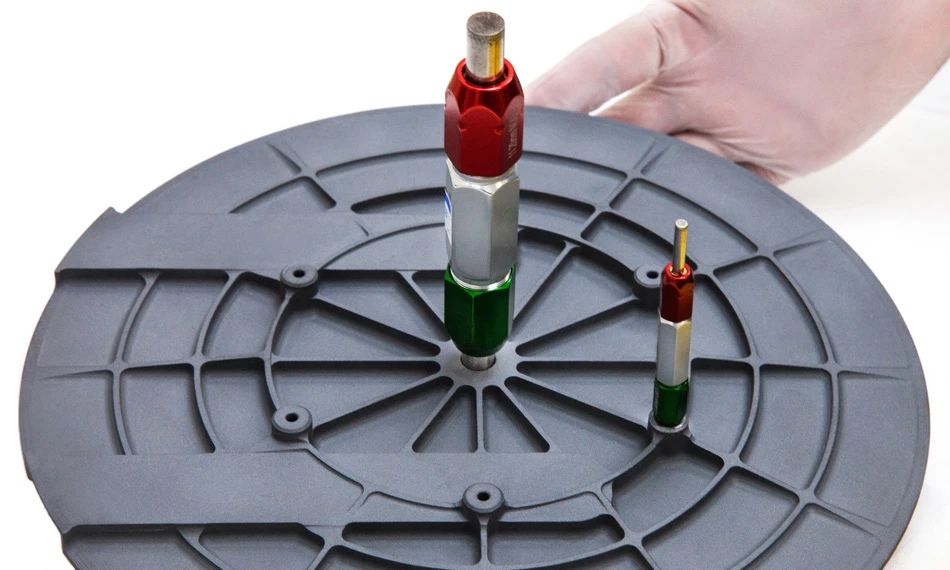

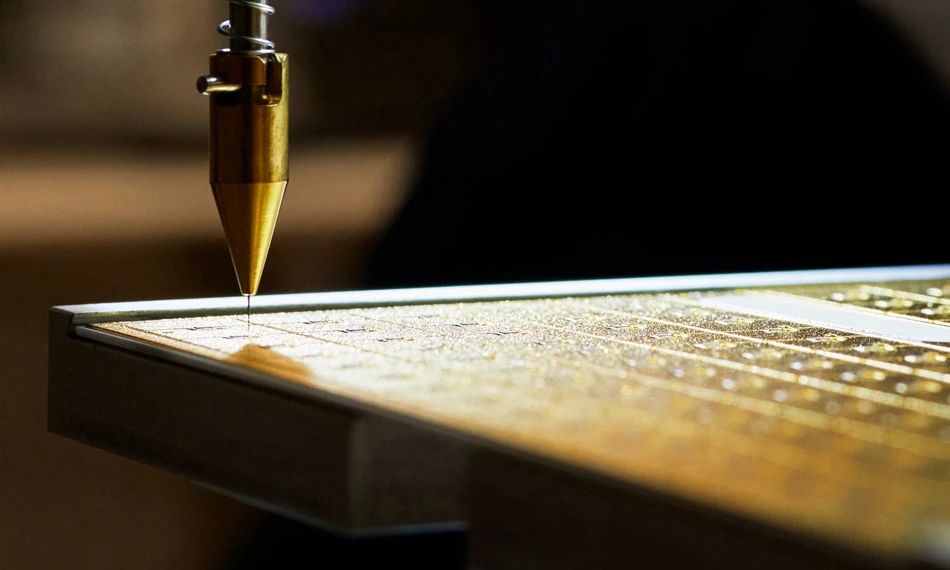

對工藝過程中的晶圓吸盤

進行部件合格性（通過/不通過）檢查。

晶圓檢測的另一個要求是高速運動和部件處理機制，以及極其穩定的表面（以最大限度地減少測量噪音）。我們?yōu)楣ぷ髋_(tái)和其他工具提供反應燒結碳化硅(RBSiC)，該材料具備低熱膨脹系數（CTE）、高強度和高強度重量比等獨特優勢，能夠滿足最嚴苛的檢測系統需求。

未來展望

隨著半導體行業向更小的節點尺寸發展，對檢測工藝使用的激光器要求變得更加嚴格。

幸運的是，這與我們的核心優勢完全一致。我們與先進的半導體設備制造商保持密切合作，確保我們的產品不僅滿足當今的半導體制造工藝需求，而且可以預見未來。

因此，無論是現在還是未來，Coherent高意致力于幫助半導體制造商克服檢測工藝的挑戰。

文章來源：Coherent高意激光
