垂直腔面發射激光器（VCSEL）憑借低功耗、高調制帶寬、小尺寸、良好的可擴展性以及與單片集成的兼容性，已成為先進集成光子器件與系統的核心平臺。近年來，隨著人工智能、大容量光通信、生物傳感等領域的快速發展，VCSEL的技術演進不斷突破邊界，其發展方向也逐漸聚焦于滿足更復雜場景的需求。

基于最新研究成果，從波長拓展、性能優化、集成技術、新型結構開發及應用驅動創新五個維度，剖析VCSEL的技術發展趨勢。

一、波長范圍的突破：從長波拓展到紫外覆蓋

VCSEL的波長覆蓋范圍是決定其應用場景的關鍵因素。當前主流的GaAs基VCSEL主要集中在850-980nm波段，已廣泛應用于數據中心光互聯和3D傳感，但在長波長（1.3-2.3μm）和紫外（<400nm）波段仍存在技術瓶頸，這也是未來發展的核心方向之一。

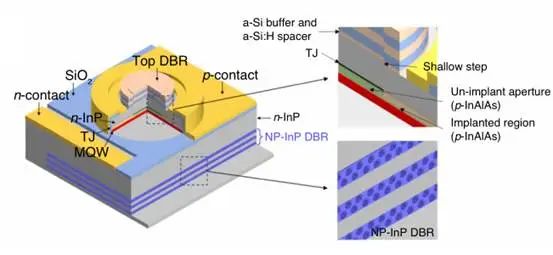

在長波長領域，1.3μm和1550nm波段的VCSEL對硅光子學集成、長距離數據通信和氣體傳感至關重要。傳統InP基VCSEL因異質外延分布式布拉格反射鏡（DBR）的晶格失配問題，難以實現高性能器件。最新研究通過光子納米結構設計，如電化學多孔化形成的納米多孔InP層，構建了高折射率對比度（近1.0）的同質外延DBR，成功實現了1380nm和1550nm波長的VCSEL，為硅光子學集成提供了理想光源。未來需進一步降低成本、提升量產能力，推動其在長途通信和量子技術中的應用。

紫外VCSEL則在消毒、ytterbium離子原子鐘、3D激光納米打印等領域具有不可替代的潛力。目前，光泵浦的紫外B（280-320nm）和紫外C（200-280nm）VCSEL已被實現，但電泵浦器件仍面臨三大挑戰：紫外波段高增益有源層生長、低損耗微腔制備以及高效電流注入機制。解決這些問題需要突破材料生長技術（如AlGaN外延質量提升）和器件結構創新（如新型DBR設計），未來5-10年有望實現電泵浦紫外VCSEL的實用化。

二、性能指標的極致追求：帶寬、效率與穩定性的全面提升

VCSEL的性能優化始終圍繞調制帶寬、功率轉換效率和溫度穩定性三大核心指標展開，以滿足高速數據傳輸、低功耗設備和極端環境應用的需求。

調制帶寬方面，當前VCSEL的調制速率已達45GHz，通過多橫向耦合腔（MTCC）結構設計，理論上可突破100GHz。關鍵技術包括：增加量子阱應變以提高微分增益、減小光子壽命和有源區體積、降低寄生電容。例如，采用中心腔耦合的MTCC結構，通過慢光光學反饋延長調制帶寬，為超高速光通信（如1.6Tb/s短距離傳輸）奠定基礎。未來需進一步優化 epitaxial結構和工藝，推動帶寬向100GHz以上邁進。

功率轉換效率是低功耗應用的核心。15結VCSEL已實現74%的功率轉換效率，單模輸出功率達28.4mW，為LiDAR等大功率場景提供了可能。通過引入抗反射光 reservoir結構，可有效降低多結VCSEL的光束發散角（至8.0°），提升能量利用率。同時，低能耗特性（如<100fJ/bit的能量-數據比）使其在AI計算中心等場景中具備顯著優勢，未來需在保持高效率的同時，進一步提升輸出功率穩定性。

溫度穩定性方面，VCSEL的發射波長隨溫度變化極小，且單縱模工作特性使其在寬溫域（如-40℃至100℃）下表現優異。相比邊發射激光器（EEL），VCSEL的閾值電流溫度敏感性更低，這使其在汽車LiDAR、工業傳感等高溫環境中更可靠。未來通過優化氧化層設計和熱管理結構，可進一步拓寬其穩定工作的溫度范圍，滿足更極端場景的需求。

三、集成技術的深化：從單器件到多功能系統

VCSEL的核心優勢在于其與微納光學結構的高度集成能力，未來集成技術將向“多功能化、高密度化、3D堆疊”方向發展，推動集成光子系統的性能躍升。

超表面集成是實現多功能調控的關鍵。超表面由二維納米天線陣列構成，可同時操控光的相位、偏振和振幅，與VCSEL結合后，能實現渦旋光束發射、全息成像、偏振控制等復雜功能。例如，在VCSEL表面集成螺旋相位板（SPP），可生成拓撲荷l=15的渦旋光束，突破傳統器件的空間帶寬限制；通過瓊斯矩陣超表面，可實現圓偏振分束和雙通道全息投影，顯著提升光通信的信息容量。未來需解決超表面的大規模量產問題，開發兼容CMOS工藝的制造技術，降低集成成本。

3D垂直堆疊集成是提升系統密度的核心路徑。VCSEL的垂直出光特性使其天然適合3D堆疊，通過與微透鏡、衍射光學元件（DOE）、光探測器等的單片集成，可構建超緊湊系統。例如，集成VCSEL、PIN探測器和濾波器的生物傳感器，尺寸僅為100μm級，實現了蛋白質的高靈敏度檢測（尿樣檢測限0.023g/L）。未來需突破層間光學串擾和熱管理難題，推動多芯片異質集成，為便攜式醫療設備、可穿戴傳感器提供核心硬件。

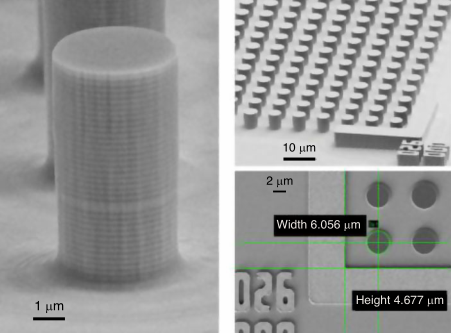

相干陣列集成是滿足大規模并行應用的基礎�？蓪ぶ返�2D相干VCSEL陣列已被用于光子神經網絡，通過光學注入鎖相實現相位控制，完成矩陣乘法等運算，算力達6TeraOP/(mm²·s)。未來需開發更大規模（如100×100）的相干陣列，解決尋址電路設計（如背發射VCSEL倒裝焊技術）和散熱問題（如微流道冷卻），為光計算、大規模光互聯提供支撐。

四、新型結構與材料的創新：拓展功能邊界

新型結構設計和材料體系的引入，是VCSEL突破性能極限、拓展功能的關鍵，近年來在多結結構、鈣鈦礦材料、拓撲絕緣體等領域取得了突破性進展。

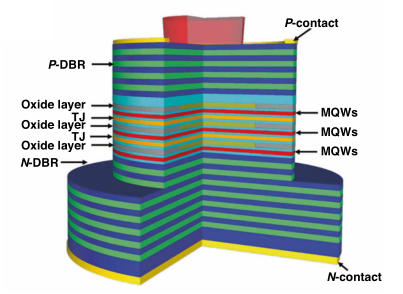

多結VCSEL通過堆疊多個有源區，大幅提升輸出功率和效率。15結VCSEL的功率轉換效率達74%，且通過抗反射結構設計，解決了多結器件光束發散問題，使其在LiDAR、固態照明等領域極具競爭力。未來可探索更多結數（如20結以上）的設計，同時優化隧道結性能，降低串聯電阻。

鈣鈦礦材料為低成本VCSEL提供了新路徑。鈣鈦礦量子點具有溶液可加工性和寬波段可調諧特性，基于CsPbBr3的鈣鈦礦VCSEL已實現低閾值激射。但電泵浦器件仍面臨DBR單晶外延和電流注入難題，未來需開發兼容鈣鈦礦的DBR結構（如氧化物/半導體混合DBR），推動其在可見光通信、低成本傳感中的應用。

拓撲絕緣體VCSEL陣列則為高相干性光源提供了新方案。拓撲保護特性使其具備抗缺陷干擾能力，光學泵浦的拓撲絕緣體VCSEL陣列已實現高光譜均勻性，在量子通信、精密測量中前景廣闊。目前電泵浦器件仍處于起步階段，需設計同時滿足載流子注入和模式限制的拓撲結構，突破室溫穩定工作的瓶頸。

五、應用驅動的技術迭代：聚焦核心場景需求

VCSEL的技術發展始終由應用需求牽引，在人工智能、光通信、生物傳感等核心領域，其技術演進呈現出鮮明的場景定制化特征。

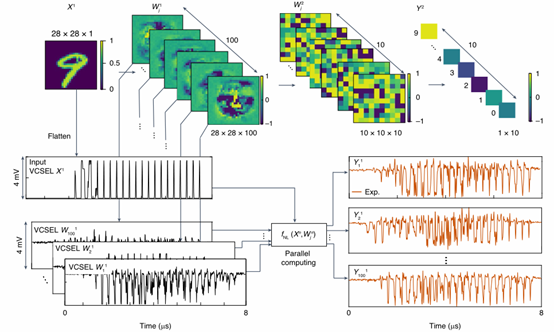

在人工智能領域，VCSEL-based光子神經網絡（PNN）是突破馮·諾依曼架構算力瓶頸的關鍵�；�于5×5相干VCSEL陣列的深度神經網絡，實現了93.1%的手寫數字識別準確率，能耗僅7fJ/OP，較電子硬件提升20倍。未來需開發大規模相干陣列（如1000×1000）和高速調制技術，支撐百億參數級光計算模型，滿足大模型訓練需求。

在大容量光通信領域，渦旋光束復用是提升帶寬的重要方向。VCSEL集成超表面可生成多通道渦旋光束（l=15），結合其11GHz的調制帶寬，有望實現Tb級單纖傳輸。需解決渦旋光束在光纖中傳輸?shù)哪Ｊ交�變問題，推動其在數據中心、城域網中的應用。

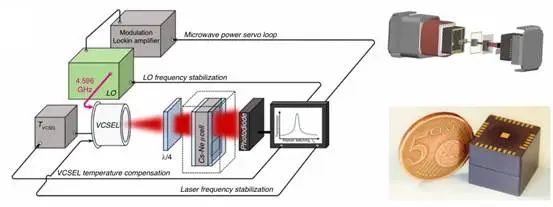

在生物與原子傳感領域，VCSEL的小型化和高穩定性使其成為理想光源。集成VCSEL的生物傳感器實現了尿樣中蛋白質的實時檢測，精度媲美臨床檢測設備；基于895nm VCSEL的微型原子鐘，體積僅15×15×13mm³，頻率穩定性達2×10⁻¹¹/天，為導航、量子傳感提供了核心器件。未來需進一步提升靈敏度（如原子磁強計的30fT/Hz¹/²）和降低功耗，推動其在可穿戴醫療、自動駕駛中的普及。

總結：

VCSEL作為集成光子學的核心平臺，其技術發展正朝著“全波段覆蓋、高性能極致、高密度集成、多功能拓展”的方向邁進。從長波長到紫外的波長突破，從百GHz帶到74%效率的性能躍升，從單器件到3D系統的集成深化，VCSEL正逐步解鎖在AI、光通信、傳感等領域的潛力。未來，隨著新材料、新結構、新工藝的持續創新，VCSEL將成為推動下一代光電子系統向高效、緊湊、智能演進的核心引擎，為人類社會的技術變革提供堅實的硬件支撐。

參考資料：Pan et al. Light: Science & Applications (2024) 13:229 Harnessing the capabilities of VCSELs unlocking the potential for advanced integrated photonic devices and systems
