塑料激光焊接是一種利用激光能量使塑料接合面熔融并連接的先進工藝，具有焊接精度高、熱影響區小、無接觸污染等優勢，廣泛應用于汽車、電子、醫療等領域。

Part 01

塑料激光焊接的核心方法

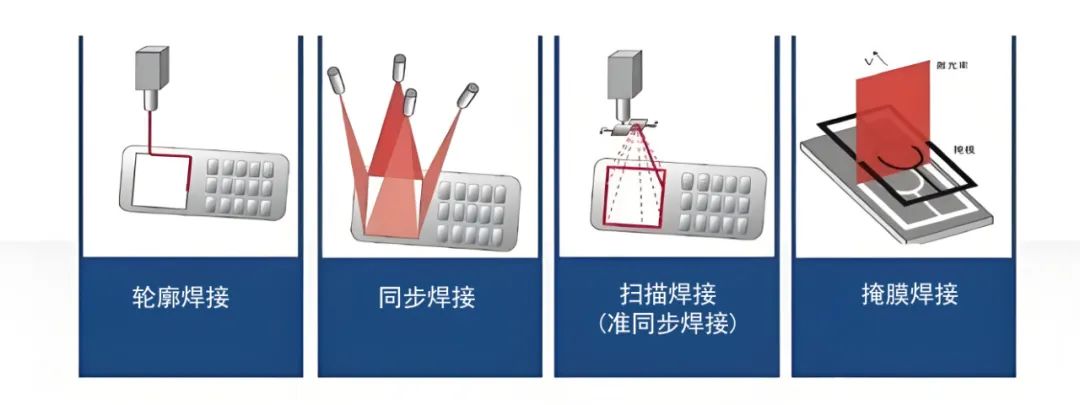

1、輪廓焊接（Contour Welding）

原理：激光沿焊接層輪廓線移動，使塑料逐段熔化粘結。

操作方式：固定工件，激光頭搭載運動平臺沿輪廓掃描；

固定激光束，工件沿預定軌跡移動。

特點：激光聚焦成微小光斑，可調整焦距控制焊縫寬度；

適用于任意平面軌跡焊接，工藝柔性高，易集成自動化生產。

應用：復雜焊線部件（如油氣分離器）、規則外形零件。

2、同步焊接（Simultaneous Welding）

原理：多激光口發射器通過光學器件整形激光束，沿輪廓線同時熔化材料。

特點：整個輪廓線同步熔化，焊接效率高；

內應力小，焊縫一致性高。

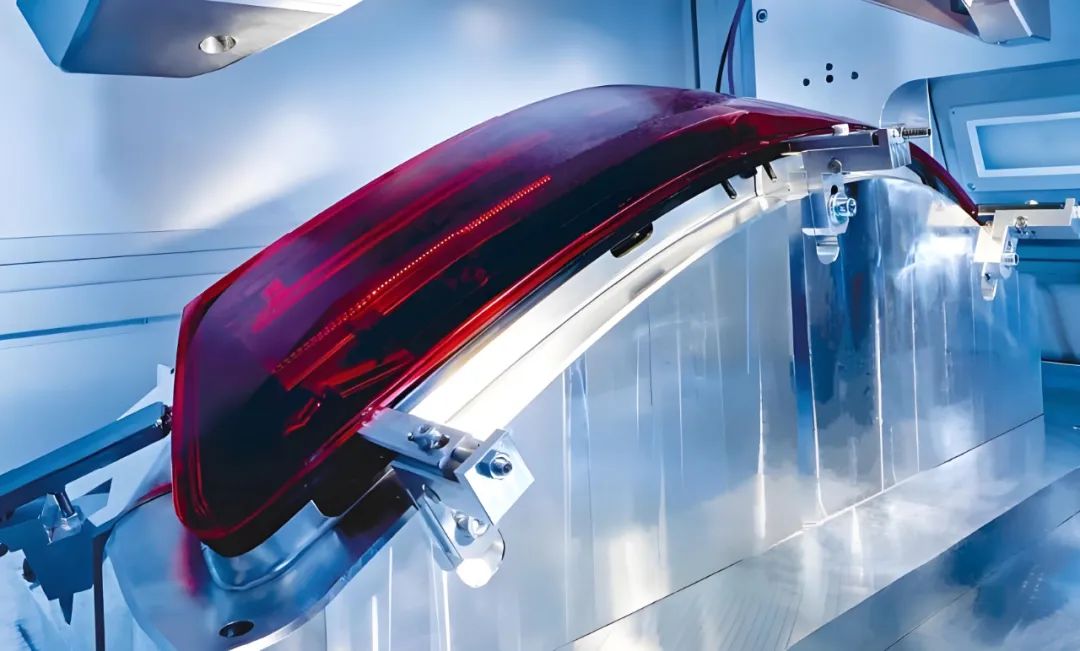

應用：汽車車燈、醫療器件等對密封性和一致性要求高的場景。

3、掃描焊接（準同步焊接）（Scanning Welding）

原理：結合輪廓與同步焊接，利用反射鏡使激光束高速掃描待焊區域。

特點：激光束速度可達10米/秒，熱輸入均勻，內應力極��；

靈活性高，支持復雜平面二維焊接。

應用：汽車配件行業（如塌陷控制焊接）、大規模批量生產。

4、掩膜焊接（Mask Welding）

原理：通過模板遮擋無效區域激光束，僅暴露精確焊接部位。

特點：精度極高，可實現低至10μm的焊接；

模板制作簡單、成本低，設備通用性強。

應用：微流控部件、高精度醫療器件（如造口術袋子）。

5、 遠程焊接（Remote Welding）

原理：采用高功率激光（如光纖激光）配合長焦鏡頭，在距離工件 1-5 米處實現焊接，通過振鏡或機器人控制激光束的遠程定位。

特點：無機械接觸，避免工件變形；

可快速切換焊接位置（適合多工位流水線），效率極高。

應用：汽車車身塑料飾件、大型塑料箱體焊接。

Part 02

塑料焊接的工藝類型

1、按激光能量傳遞方式

按激光能量作用機制分類

熱傳導焊接

原理：激光能量通過塑料表面吸收后，以熱傳導方式向內部傳遞，使接合面溫度升至熔融點（但未達到汽化溫度），熔融塑料在壓力下融合，冷卻后形成焊縫。

特點：熱影響區較小，焊縫表面光滑，適合薄型塑料（厚度＜1mm）或?qū)Ρ砻尜|(zhì)量要求高的場景（如醫療器械外殼）。

限制：能量傳遞效率低，焊接速度較慢，不適合厚壁塑料（＞3mm）。

深熔焊接（熔融穿透焊接）

原理：當激光功率密度足夠高（通常＞10⁴ W/cm²）時，塑料表面吸收能量后快速熔融甚至局部汽化，形成 “匙孔”（類似金屬深熔焊），激光能量通過匙孔向深層傳遞，使整個接合面（包括厚壁區域）熔融，最終形成高強度焊縫。

特點：可焊接厚壁塑料（厚度 3-10mm），焊接速度快，焊縫強度高；但熱影響區略大于熱傳導焊接，需控制激光參數避免過度汽化。

應用：汽車發動機塑料部件、大型塑料管道連接等。

2、按材料對激光的吸收特性分類

按材料對激光的吸收特性分類

塑料本身對激光的吸收率較低（尤其是透明塑料），因此需通過 “吸收 - 透射” 組合實現焊接，按材料組合可分為：

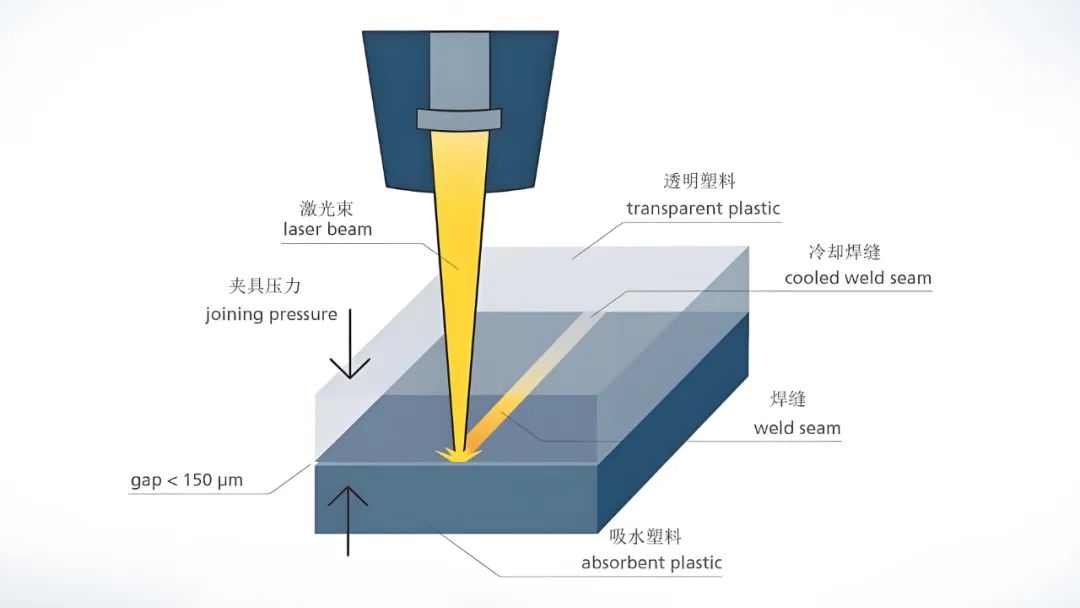

異種吸收特性材料焊接

原理：接合面兩側塑料分別為 “吸收體” 和 “透射體”—— 一側添加激光吸收劑（如炭黑、色母粒），可高效吸收激光能量；另一側為透明塑料（如 PMMA、PC），允許激光穿透并到達吸收側，最終吸收側的熱量傳導至接合面，使兩側熔融。

特點：最常用的工藝類型，適合透明與非透明塑料的連接（如手機透明外殼與黑色支架）。

同種吸收特性材料焊接

原理：兩側塑料均為吸收體（如黑色 ABS），此時需控制激光僅作用于接合面（通過聚焦或掩模），避免表面過度熔融�；虿捎玫臀�收率激光（如 1064nm 光纖激光），使能量主要被內部接合面吸收。

特點：適合非透明塑料的高強度連接，需精準控制激光聚焦深度。

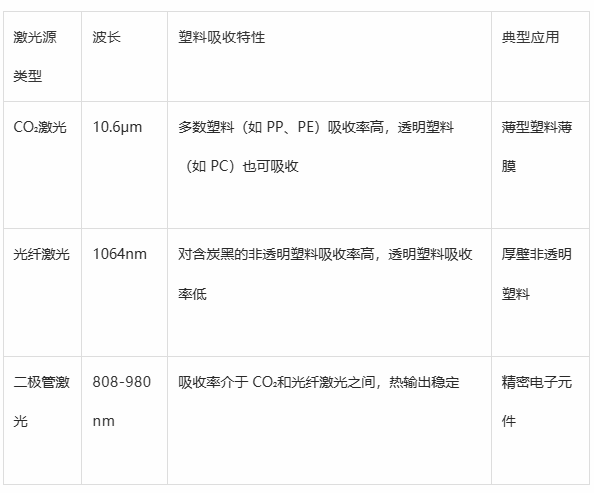

3、按激光源類型分類

激光源的波長直接影響塑料的吸收效率（不同塑料對特定波長的吸收率差異顯著），因此激光源類型是工藝設計的核心參數：
