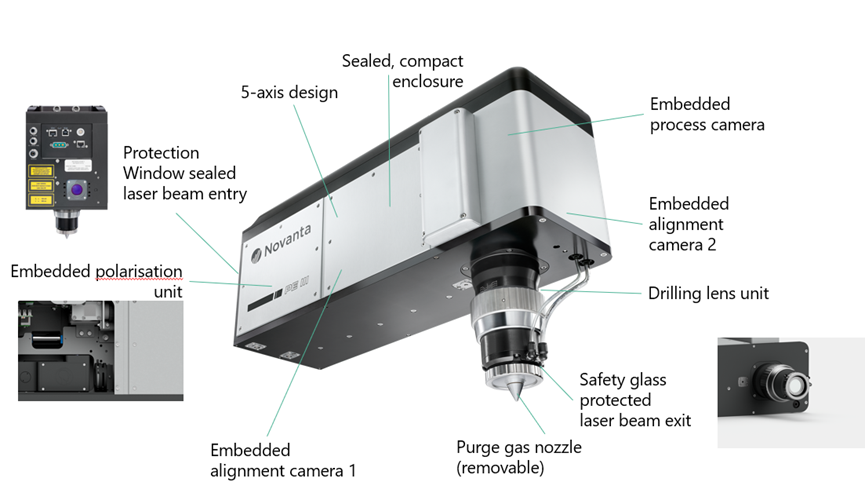

Precession Elephant III（簡稱PEIII）多軸掃描振鏡，是Novanta專為精密微加工研發的重量級產品，非常適合各種復雜幾何形狀和錐度的鉆孔需求，能達到非常出色的鉆孔精度和超快的加工速度，最小光斑尺寸< 8 μm，可以應對最為極致苛刻的細節要求，是超高精度鉆孔加工的首選產品，比如探針卡、噴油嘴、噴絲板等等。而且這款產品多波長兼容性強、集成靈活度高，還配有內置的對準相機，嵌入到系統中集成速度也非�？焖�。

應用示例

內燃機噴油嘴加工

噴油嘴是發動機燃油噴射系統的核心部件，燃油經過噴嘴高速噴出，形成霧狀，利于充分燃燒，而其中噴孔的幾何精度、內部光滑度、邊緣精細有無毛孔等因素不僅會影響霧化均勻性，長期下來也會影響發動機整體的性能和壽命。而噴油嘴常規又分為汽油噴油嘴、柴油噴油嘴和天然氣噴油嘴等。

PEIII加工優勢：最高的縱橫比設計，同時保證超高的表面質量

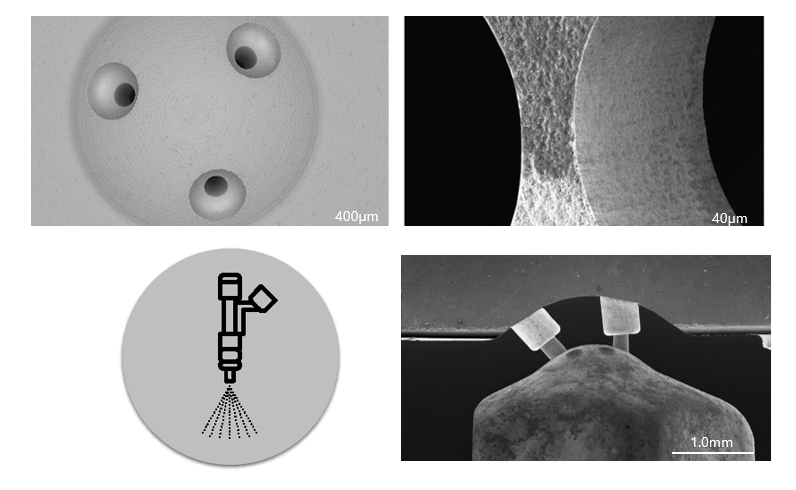

汽油噴油嘴加工效果

典型加工參數：

• 材料厚度 0.02-0.4 mm
• 孔徑 25-300 μm
• 典型微孔加工時間 1.5 s
• 負錐度全角度可達 16°
• 孔縱橫比可達 12:1

柴油機噴油嘴加工效果

典型加工參數：

• 材料厚度 0.6-1.5 mm
• 孔徑 70-300 μm
• 負錐度全角可達 16°
• 孔縱橫比可達 12:1
• 直徑重復率 <0.4 %
• 孔徑精度 < 1 μm
• 孔圓度 > 95%
• 孔位置精度 < 1 μm
• 壁面質量 Ra < 0.1 μm

探針卡加工

探針卡是半導體制造中用于晶圓測試的關鍵組件，主要用于芯片封裝前測量芯片的電氣性能,在進行封裝工程前挑選出有缺陷的芯片, 是晶圓制造過程中對制造成本有重大影響的重要工藝。探針卡上的微孔數量眾多，尺寸微小，精度要求極高。

PEIII加工優勢：最小光斑尺寸<8 µm，方孔設計時可獲得最小角半徑和最大的縱橫比。

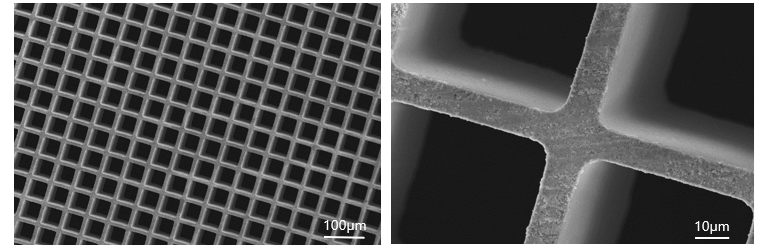

探針卡加工效果

典型加工條件及參數：

• 用于晶圓上的微芯片檢測，氮化硅陶瓷基材加工
• 根據不同測試策略加工不同尺寸的微孔
• 處理后只需超聲波清洗
• 滿足高端樣品處理需求
• 典型材料厚度 0.2-0.5 mm
• 典型孔加工時間 < 1.5 s
• 方孔邊長 30-60 μm
• 邊角半徑 < 4.0 µm
• 微孔縱橫比可達 15:1

插針微切割

此銅針是直接裝配在探針卡上的用于測試的插針，是連接芯片/晶圓與測試設備進行信號傳輸?shù)暮诵牧悴考�，尺寸要求達到微米級別，表面光滑度高，作為高端精密電子元器件，制造加工技術要求非常高。

PEIII加工優勢：保障最佳表面質量的情況下進行零錐度切削

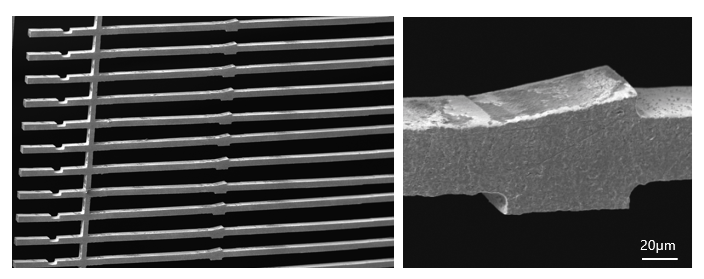

插針微切割效果

典型加工參數：

• 銅針橫截面小至35x35µm
• 尺寸公差<1µm
• 壁面質量Ra < 0.1μm

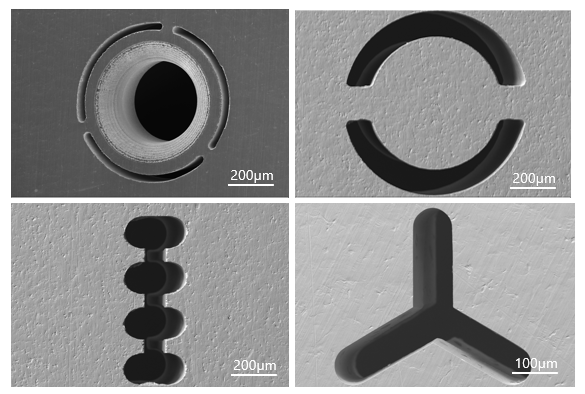

噴絲板加工

噴絲板是紡織行業化學纖維制造過程中用于形成纖維絲的精密組件，表面分布眾多直徑微米級別的精細孔洞，在紡絲時，紡絲溶液或熔體從這些微孔中通過，以細流狀態擠入凝固浴或空氣中，即凝固或冷卻成為纖維。噴絲板在化纖、塑料、橡膠、食品、造紙等行業中均有廣泛應用。

PEIII加工優勢：保障最佳表面質量的情況下進行零錐度激光銑削

噴絲板加工效果

典型加工條件及參數：

• 復雜形狀和三維結構
• 尺寸介于100和300µm之間
• 加工材料可包括不銹鋼、高溫合金、陶瓷等

PEIII是Novanta研發團隊在原來PEII基礎上進一步升級，采用更高端的光學器件、涂層工藝、數字伺服驅動等，保障更高的鉆孔頻率和更高的脈沖能量，鉆孔效率整體提升約50%，還可以提供完全根據客戶設備定制的子系統，可以達到開箱即用。更多詳情和應用咨詢歡迎隨時聯系Novanta中國團隊。
