氧化鋁打黑原理及黑度區(qū)分

氧化鋁打黑原理是氧化鋁膜在經過激光加工處理后形成微裂紋形貌，微裂紋形貌對可見波段的光吸收較高在宏觀上人眼觀察為灰黑深色，與材料本色形成一定對比度。

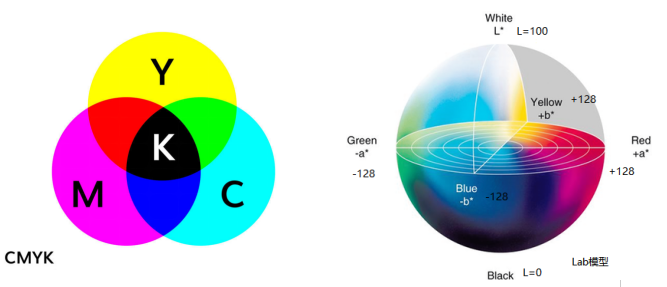

Lab模式：是一個以亮度分量L及兩個顏色分量a和b來表示顏色，如下圖所示。

L值代表顏色亮度，最暗為0，最亮為100；

a值表示由綠到紅的變化，純綠為－128，純紅為＋128；

b值表示由藍到黃的變化，純藍為－128，純黃為＋128。

光至科技GMX系列與常規(guī)GM系列打黑效果效率對比

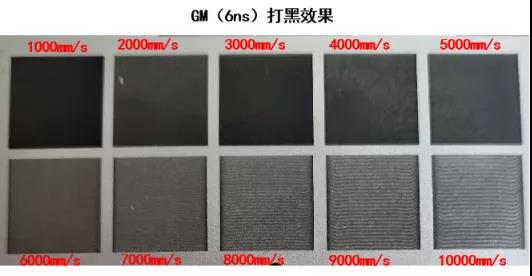

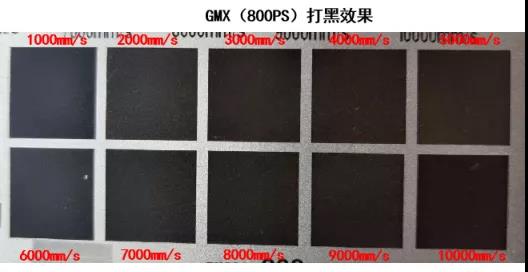

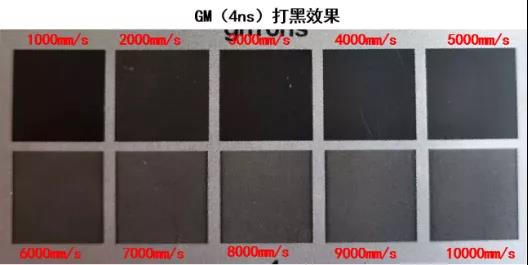

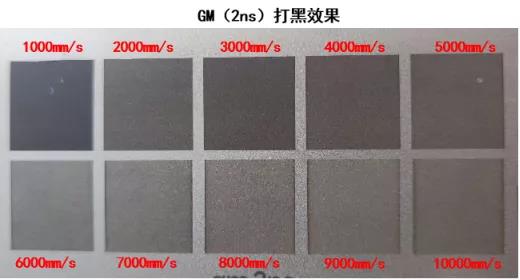

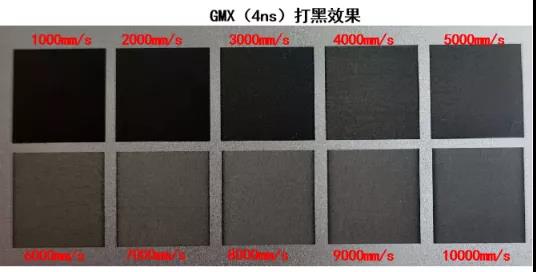

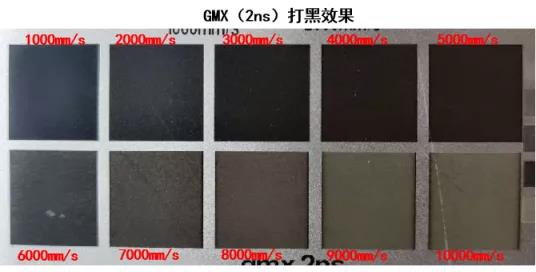

測試方法：在測試設備配置不變，測試參數（填充間距、填充方式、圖檔大�。┎蛔兊臈l件下，通過改變標記速度，對比相同效率下GMX（800ps、2ns、4ns）與GM（2ns、4ns、6ns）的小脈寬打黑效果。

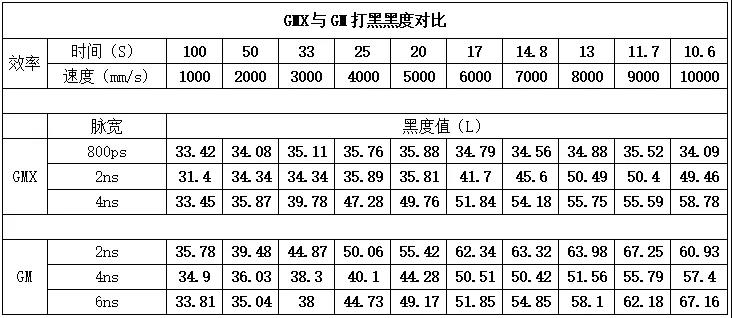

效率相同情況下，不同速度對應的黑度值測試數據

從表中可以得出：GMX機型在高速打黑方面明顯優(yōu)于GM機型，特別是在800PS，隨著速度的增加，黑度值變化不大。假設以黑度值“L”不大于36為例，GMX機型800p可達10000mm／s，2ns則在5000mm／s，常規(guī)GM機型最小脈寬2ns，要保持相同黑度，則速度只能在2000mm／s以內。

由此可見，GMX亞納秒機型相對GM機型效率可提升2～5倍（不同氧化鋁、表面粗糙程度和效果要求，效率有波動），這對追求效率、省人力、省空間、省電費角度講，GMX擁有超高性價比！

武漢光至科技有限公司是一家定位與服務精密制造的先進光源供應商。公司產品包括可調納秒MOPA脈沖系列、光纖超快ps＆fs系列以及各種科研定制光源。產品廣泛應用于新興的3C／5G、動力電池、光伏和半導體芯片等精密制造領域。

（文章轉載自網絡，如有侵權，請聯系刪除）
