激光精密加工設備在微波射頻天線制造中具有顯著優勢，能夠滿足高頻、高精度、復雜幾何結構等多方面需求。其高精度、靈活性和高效性推動了#微波毫米波天線 技術的發展，尤其作用在5G通信、射頻和雷達系統等。本文分享了LPKF ProtoLaser #激光微細加工系統 在全球高校中的幾個典型應用案例。

1.皮秒激光PL R4入駐貝爾法斯特女王大學，推動射頻技術的深入研究

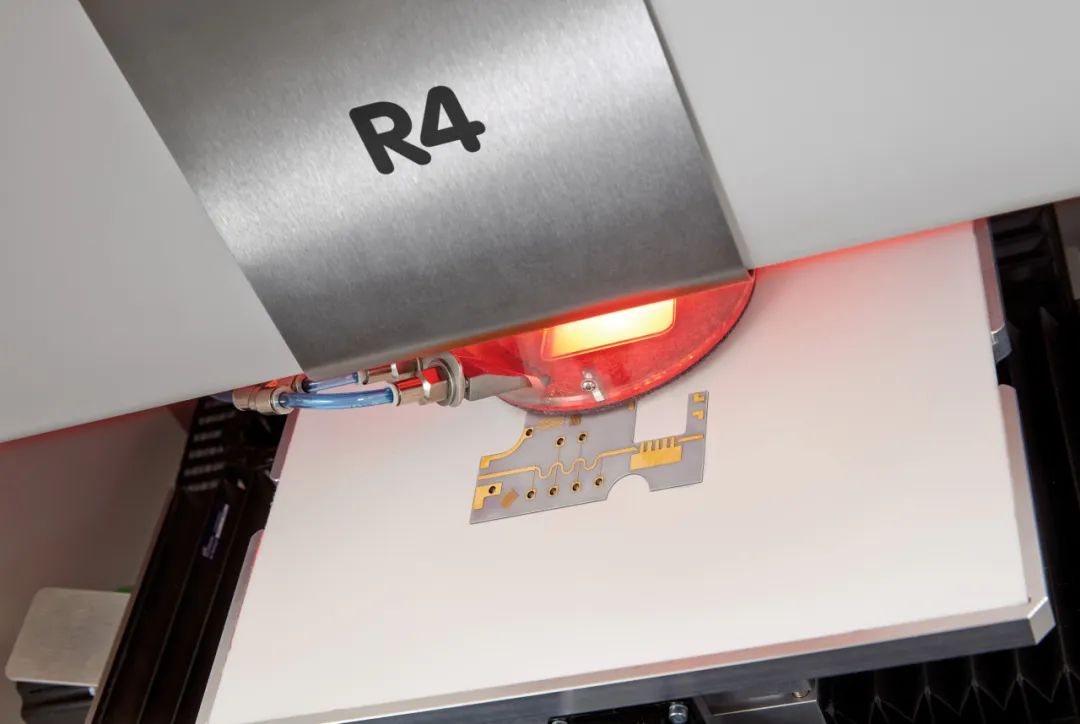

LPKF ProtoLaser R4結構緊湊，輕松集成到現有實驗室環境中，使得實驗室電路板快速制作流程更加完善

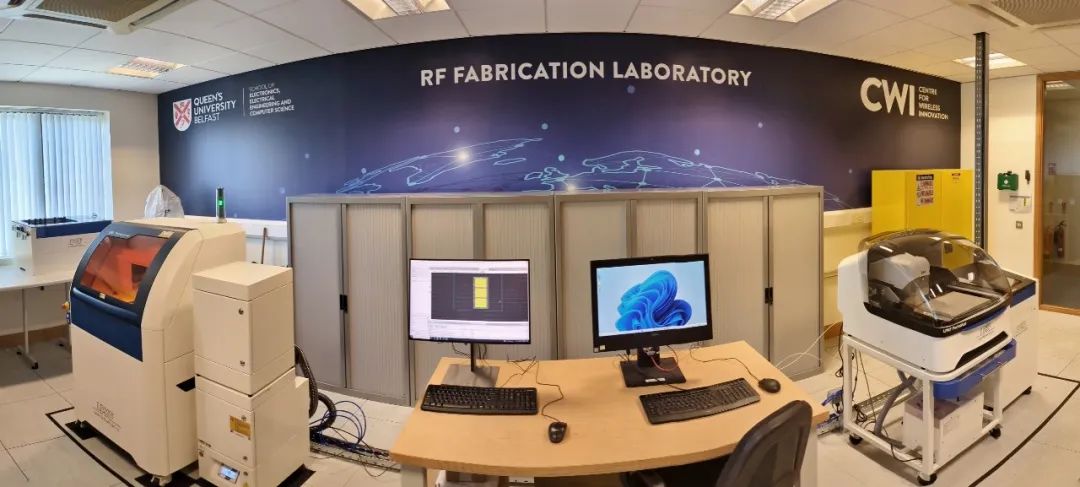

貝爾法斯特女王大學的無線創新中心（CWI）借助先進的LPKF ProtoLaser R4設備高精度加工敏感材料，開展射頻研究。貝爾法斯特女王大學是英國羅素大學集團的成員。其無線創新中心在全球"通信工程"領域排名前100位。該校憑借其創新理念、深遠的影響力以及全球領先的科研成就而備受矚目。

LPKF ProtoLaser R4將與LPKF樣品電路板快速制作系統的其他設備一起，助力貝爾法斯特女王大學的#射頻 實驗快速發展。

2.武漢理工大學借助PLU4深入探索，高導電性MXene薄膜可用于5G毫米波天線，論文發表在專業期刊MDPI

毫米波天線具有高方向性、小型化、高分辨率、高速數據傳輸、寬頻帶和低延遲等優勢。這項研究設計并制作了寬頻帶、低副瓣的毫米波平面陣列天線（PAA），由8個基于Ti3C2 MXene材料的線性陣列天線（LAA）組成。這是MXene天線首次被提出用于#5G毫米波天線 應用。

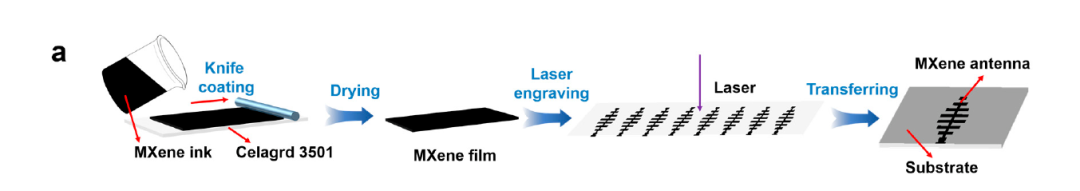

天線制作過程：為了滿足設計要求，優化了MXene天線的加工參數。采用精度20 μm的LPKF ProtoLaser U4#激光微細加工系統，將優化后的MXene陣列天線樣品加工數據導出另存為DXF文件。使用LPKF CircuitPro PL 2.0軟件計算激光雕刻路徑，然后通過激光系統根據計算路徑進行高精度雕刻，從而高效、低成本地制作出LAA和PAA。圖中展示了MXene天線的制備流程圖

圖中展示了LAA的制作圖形

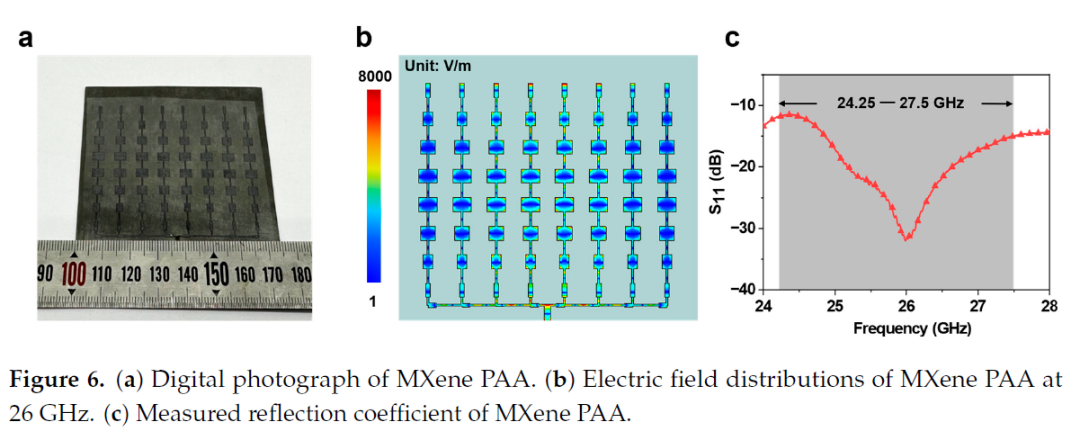

圖中展示了PAA的制作圖形

3.LPKF PL U4入駐俄克拉荷馬大學，先進雷達研究中心 用于雷達創新實驗

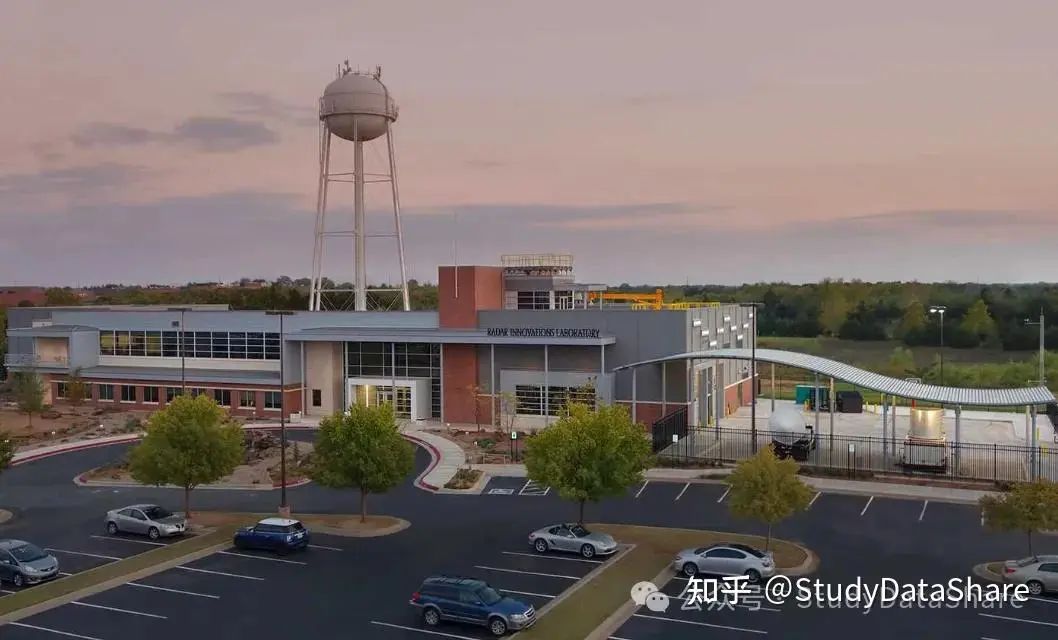

#雷達 創新實驗室 （Radar Innovation Lab） 是一個占地 35,000 平方英尺的先進實驗室，致力于推進OU的雷達計劃。RIL 位于國家氣象中心以東，自 2015 年以來一直開放，并已成為俄克拉荷馬大學南部研究校區中不可或缺的一部分。RIL擁有支持雷達和射頻研究的樣品制作和測試的專業設備。

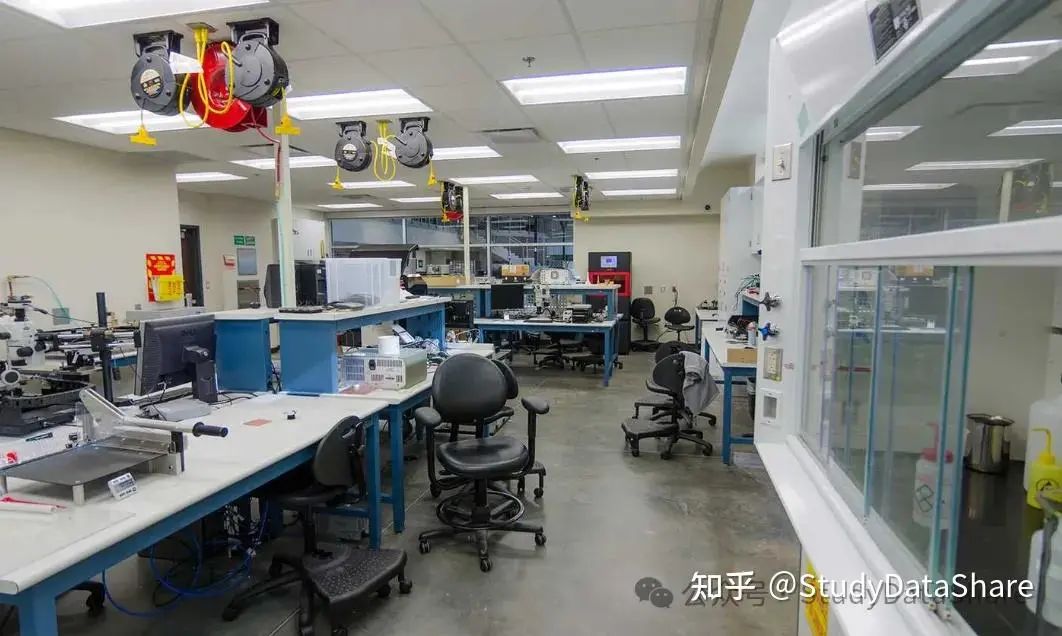

RIL制造設備清單

• LPKF ProtoLaser U4 微材料加工設備
• 化學孔金屬化設備
• 多層板壓合設備
• 焊接與返修設備
• CVD設備
• 3D實體自由曲面制造
• 光刻圖案

4.盤點LPKF ProtoLaser激光系統可加工的典型材料

LTCC

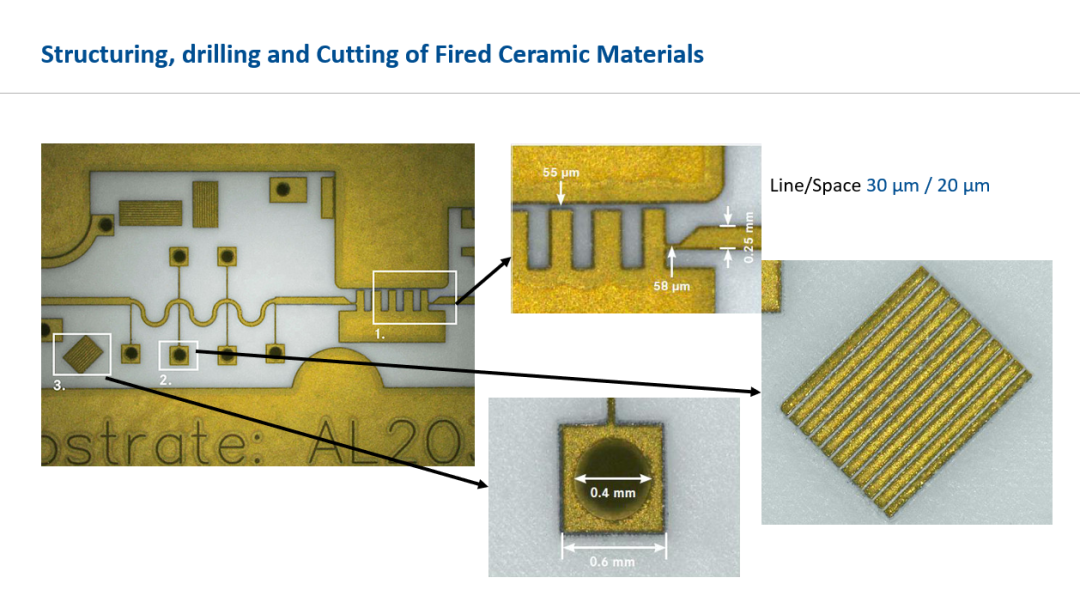

燒結陶瓷 (比如：Al2O3, AlN…)

#薄膜柔性材料加工 (比如：Polyimide, PET, DuPont Pyralux, LCP…)

填充聚四氟乙烯或陶瓷的射頻材料 (比如：Rogers, Telco, Taconic)

剛性，剛?cè)峤Y(jié)合材料 (比如：FR4)

帶有金屬層的玻璃（比如，ITO layer, Chrome mask,…)

切割Si

石墨烯

GaN

其他
